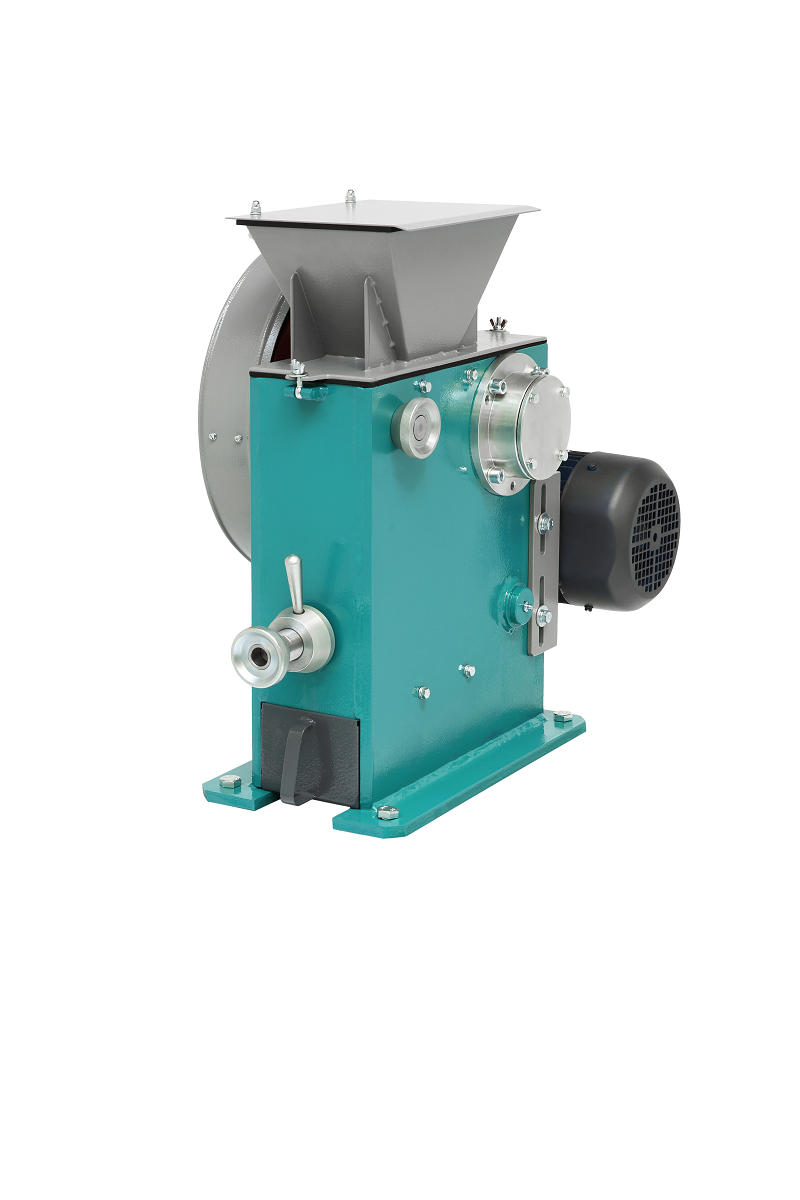

Дробилка щековая лабораторная ЩД 6, /Россия/

249.000

Дробилка щековая лабораторная /размер дробимого сырья до 55 мм, размер раздробленных частиц 2 мм, производительность 50 кг/час/

Уточнить стоимость

Описание

ЩД 6 — щековая дробилка со сложным качанием щеки, разрушение материала в которой происходит за счет деформаций сжатия и сдвига. Крупность дробленого материала определяется зазором между щеками в нижней части (разгрузочной щелью) и физическими свойствами материала.

В состав дробилки входят: загрузочный бункер, корпус, смонтированные в нем основание и шатун, приемная емкость и электродвигатель.

Внутри корпуса расположены две щеки: неподвижная, закрепленная на основании и подвижная — на шатуне. Основание подвешено на оси, а его положение в нижней части определяется регулировочным устройством. Винт регулировочного устройства упирается в основание через упор со срезным штифтом, предохраняющим дробилку от поломки при попадании недробимого тела.

Крутящий момент от электродвигателя передается через ременную передачу на эксцентриковый вал, на котором смонтирован шатун с подвижной щекой.

Принцип работы

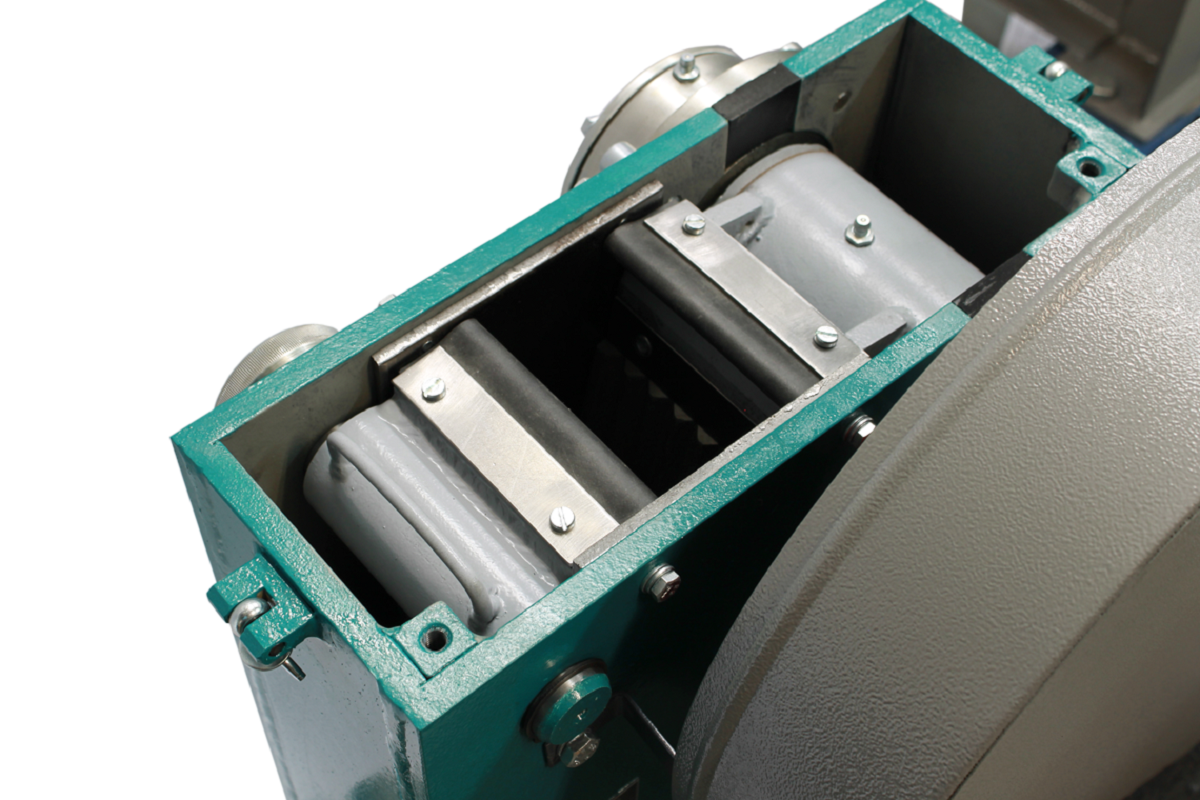

Материал подается в загрузочный бункер, откуда поступает в рабочее пространство между щеками. Верхняя поверхность щек ребристая, что позволяет увеличить удельное давление на частицы дробимого материала в зоне предварительного дробления. Нижние гладкие поверхности щек образуют параллельную зону – зону доизмельчения, в которой обеспечивается получение продукта требуемой крупности.

При вращении эксцентрикового вала подвижная щека перемещается относительно неподвижной, обеспечивая дробление и разгрузку материала — при сближении щек материал измельчается, при отходе подвижной щеки перемещается в дробилке и разгружается.

Продукт дробления собирается в приемную емкость, расположенную под зоной разгрузки.

ВАРИАНТЫ ИСПОЛНЕНИЯ
  • Изготовление загрузочного бункера, приемной емкости и футеровочных броней из нержавеющей стали марки 12Х18Н10Т (аналог DIN 1.4541).
  • Дополнительная комплектация патрубком для продувки.

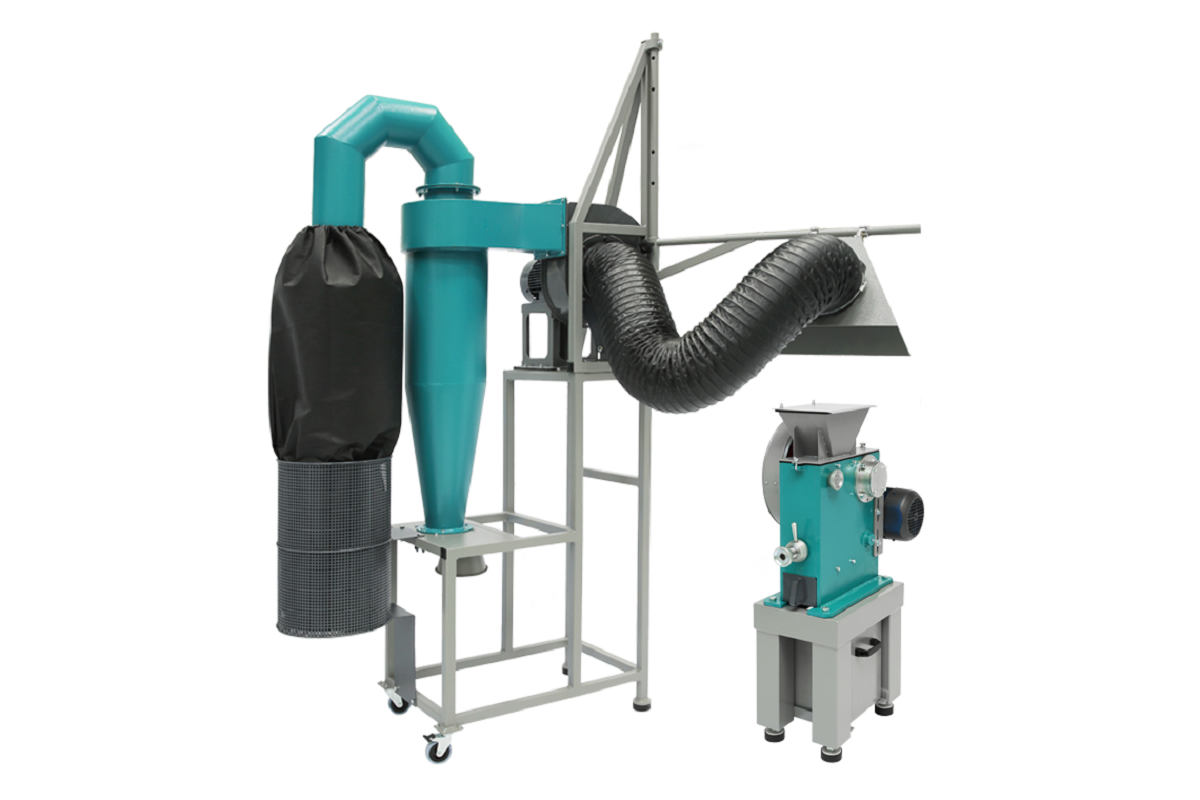

  • Дополнительная комплектация Блоком пылеулавливания БПУ с зонтом.
  • Дополнительная комплектация проходной воронкой, приемной емкостью объемом 10 л и опорной тумбой.
  • Изготовление с щеками из карбида вольфрама.
СПЕЦИСПОЛНЕНИЯ:
  • ЩД 6 с двигателем во взрывозащищенном исполнении
  • Изготовление с электродвигателем мощностью 1,5 кВт

Характеристики

ПАРАМЕТРЫ ЗНАЧЕНИЯ
Размер загрузочного окна в зоне дробления, мм 60х100
Крупность исходного материала, мм, не более* 50
Твердость дробимого материала, не более 8 ед. по Моосу**
Диапазон регулировки разгрузочной щели, мм 2-25
Размер частиц продукта дробления при минимальной щели, мм 90%<2
Производительность, кг/ч, не более* 200
Мощность электродвигателя, кВт 1,1
Напряжение питания, 50 Гц, В 380
Полный / полезный объем приемной емкости, л 2,7/ 2
Габаритные размеры, мм (Длина х Ширина х Высота / Высота с опорной  тумбой и приемной емкостью) 640х340х600 / 1090
Масса / Масса с опорной тумбой и приемной емкостью, кг 130 / 160
Материал щеки — чугун / сталь / карбид вольфрама ЧХ16М2 / 110Г13Л / WC
Модель пульта управления МПУ3-02

*Зависит от твердости материала и величины разгрузочной щели
**При условии установки щек из карбида вольфрама

Преимущества

ЭФФЕКТИВНОСТЬ ДРОБЛЕНИЯ

Сопряжение зубьев щек «зуб-впадина» обеспечивает высокую производительность дробления.

УДОБСТВО ОЧИСТКИ

Быстросъемный загрузочный бункер. Наличие технологического отверстия в корпусе для продувки дробилки.

БЕЗОПАСНОСТЬ ОБСЛУЖИВАНИЯ

Все вращающиеся детали и узлы закрыты кожухами. Крышка загрузочного бункера снижает вероятность вылета частиц материала

МАЛЫЕ ГАБАРИТЫ

Небольшие размеры и вес дробилки позволяют ее использовать в качестве настольного оборудования.

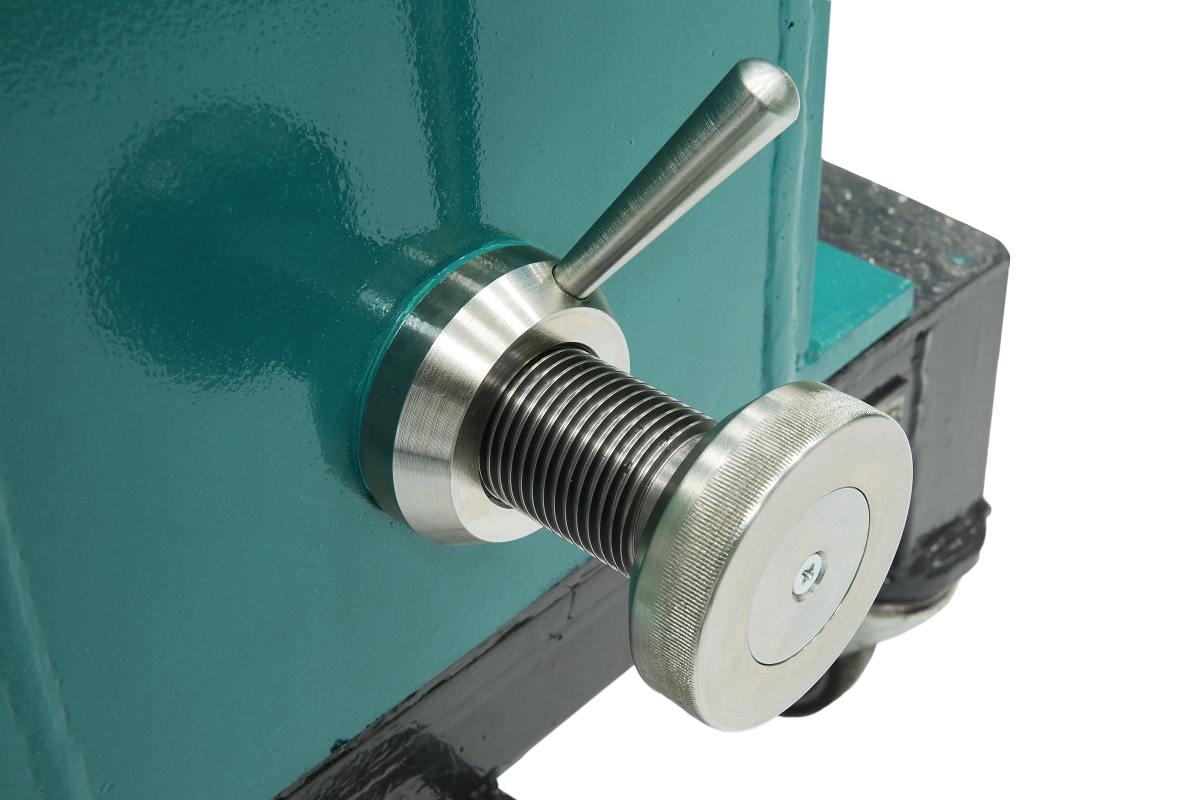

УДОБСТВО РЕГУЛИРОВКИ

Применение упорной резьбы (взамен метрической) снижает вероятность заклинивания регулировочного узла. Шаг резьбы 3 мм позволяет быстро изменять зазор между щеками. Контргайка обеспечивает надежную фиксацию заданного зазора.

Pic
Pic
ПРИЕМНАЯ ЕМКОСТЬ

Дополнительная комплектация опорной тумбой с приемной емкостью объемом 10 л.

КАЧЕСТВЕННЫЕ ЗАПЧАСТИ

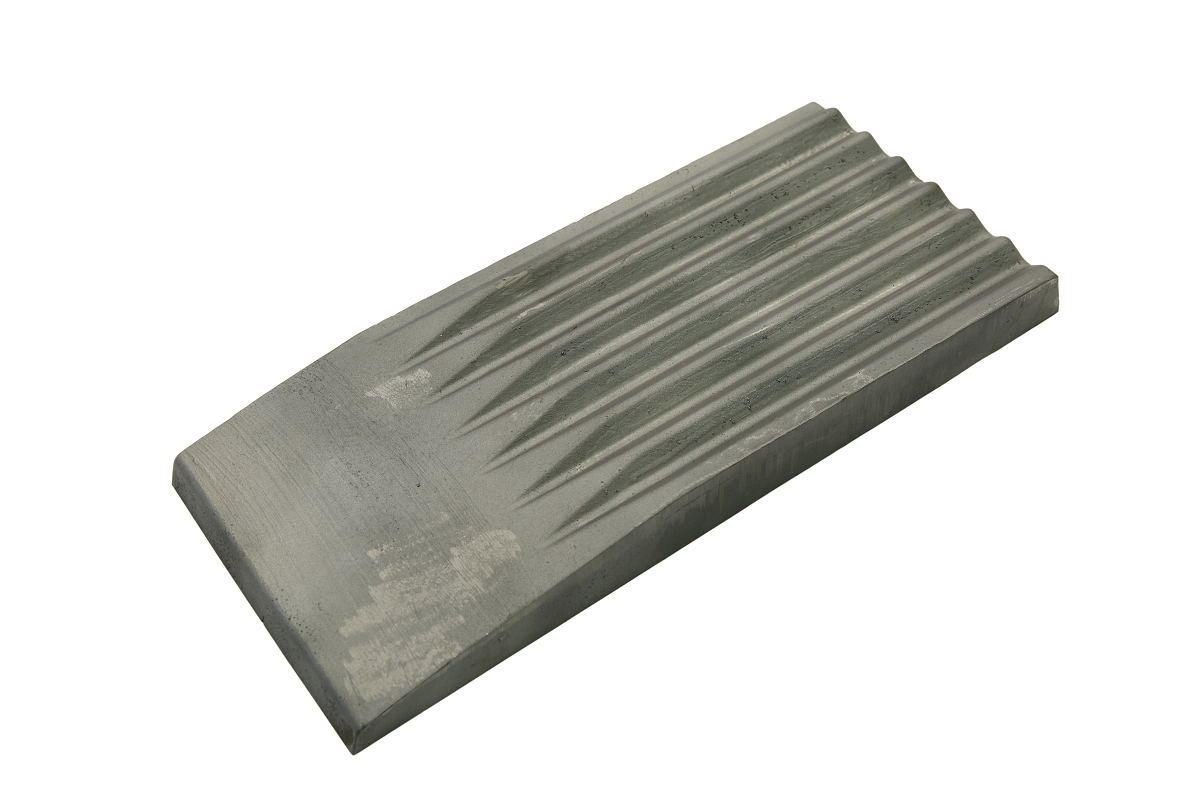

Подвижная и неподвижная щеки изготовлены из высокопрочного серого чугуна ЧХ16М2 и взаимозаменяемы. Футеровочные брони и клинья изготовлены из износостойкой стали 65Г. Возможно изготовление щек из карбида вольфрама WC, что повышает их ресурс в несколько раз и позволяет дробить более твердые материалы.

Pic
Pic
КОМПЛЕКТАЦИЯ СОКРАТИТЕЛЕМ

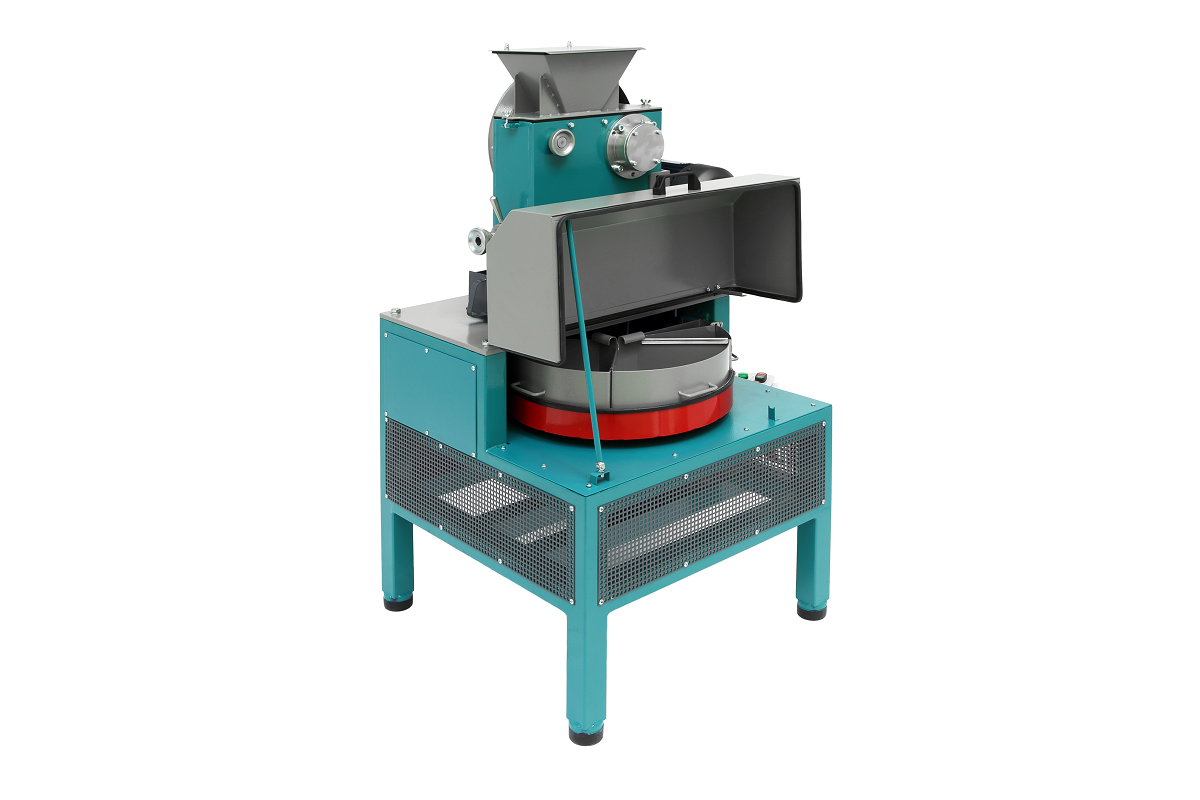

Одновременное дробление и сокращение за счет объединения Щековой дробилки ЩД 6 и Сократителя СА в единый технологический комплекс Дробильно-сократительный агрегат ДСА на базе ШД 6 исключает этап перегрузки пробы, что снижает степень пыления и повышает производительность работы.

КОМПЛЕКТ ЛОТКОВ

Дробильно-сократительный агрегат укомплектован несколькими типами лотков:

  • 3 лотка на 1/4 пробы;
  • 1 лоток на 1/8 пробы;
  • 1 лоток с перегородкой, обеспечивающий плавную регулировку степени сокращения от 1/8 до 1/80 от общего объема пробы.

Допускается комплектация лотками иного объема по спецзаказу.

Применение

Примеры применения:

Ферросплавы, руды, шлаки, гранит, мрамор, известняк, уголь, кокс, стекло, керамика, опал.

Отрасли применения:

  • Горнодобывающая
  • Металлургическая
  • Строительная
  • Химическая
  • Фармацевтическая
