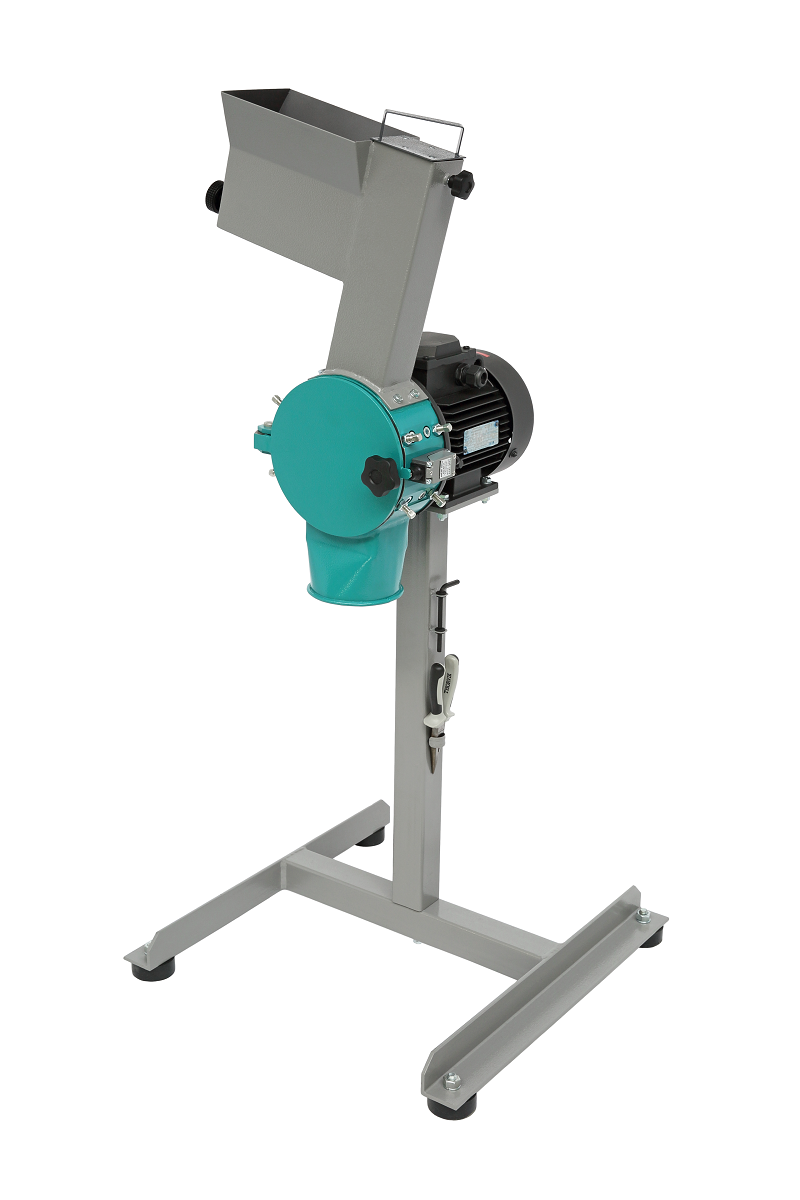

Мельница ножевая РМ 120, /Россия/

163.000

Ножевая мельница

Уточнить стоимость

Описание

В ножевой мельнице измельчение происходит за счет резания – сдвиговых деформаций. В состав мельницы входят: загрузочная воронка, корпус с неподвижными ножами, ротор с подвижными ножами, решетка, разгрузочная воронка, основание и электродвигатель. На основании установлен электродвигатель, к фланцу которого крепится полый цилиндрический корпус. В верхней части корпуса над загрузочным окном расположена загрузочная воронка. Она состоит из вертикального канала с плунжером и горизонтального лотка с толкателем. В нижней части корпуса над разгрузочным окном устанавливается разгрузочная решетка, размер отверстий которой определяет крупность измельченного продукта.

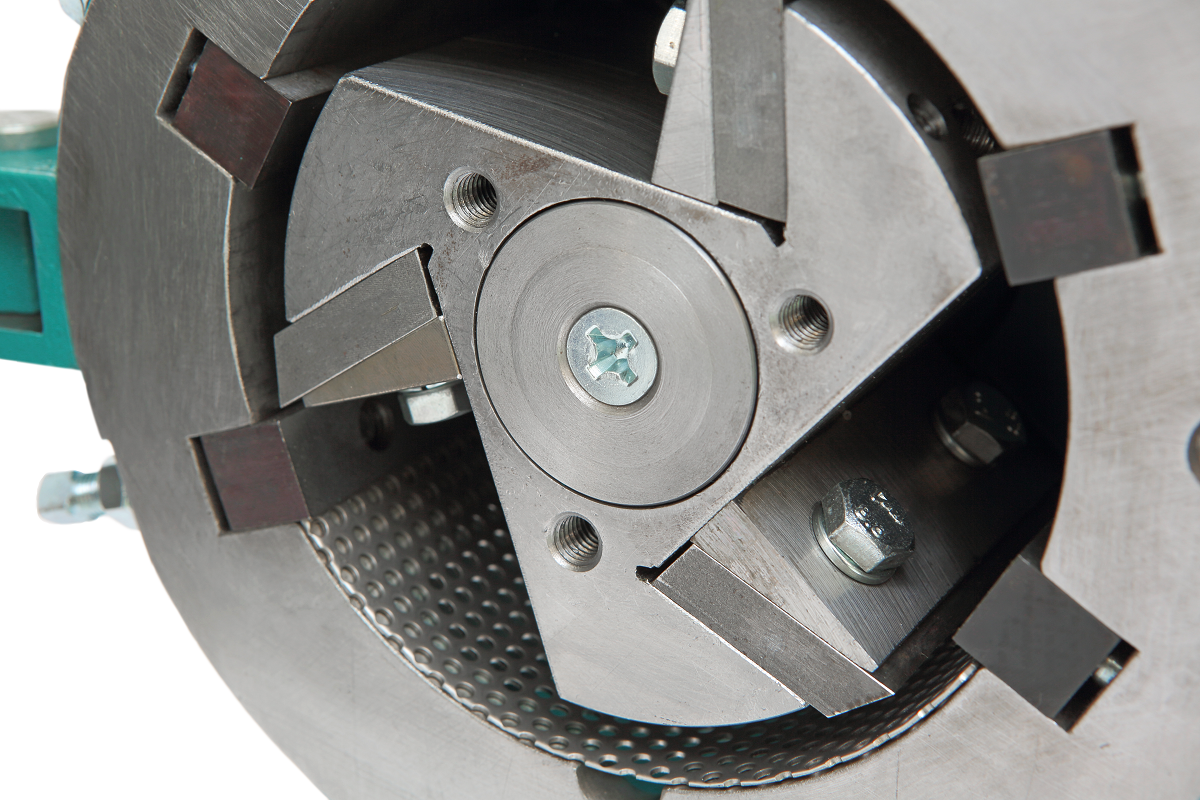

Камера дробления, образованная внутренней поверхностью корпуса и фланцем электродвигателя, запирается фронтальной крышкой. Внутри камеры дробления расположен ротор и семь ножей: четыре неподвижных, закреплённых в корпусе, и три подвижных — на роторе.

Принцип работы

Подаваемый через загрузочную воронку материал, поступает в камеру дробления. Измельчение (резание) материала происходит при попадании частиц между ножами корпуса и ротора. Измельченный материал проходит сквозь отверстия разгрузочной решетки и затем разгружается.

ВАРИАНТЫ ИСПОЛНЕНИЯ

Дополнительная комплектация Питателем вибрационным ПГ 1 или ПГ 2.
РМ 120 с электродвигателем на 220 В.

СПЕЦИСПОЛНЕНИЯ:

РМ 120 в составе Дробильно-рассеивающего агрегата (ПГ 1+РМ 120+ ГР 30).
РМ 120 с частотным преобразователем.

Характеристики

ПАРАМЕТРЫ ЗНАЧЕНИЯ
Размеры загрузочного окна бункера / шахты, мм 125х190 / 60х60
Крупность исходного материала, мм, не более 20*
Размер отверстий разгрузочной решетки, мм 0,8-20
Размер частиц продукта измельчения при установке решетки с минимальными отверстиями, мм 90%<0,5
Производительность, кг/ч, не более* 50
Мощность электродвигателя, кВт 1,5 / 1,1
Напряжение питания, 50 Гц, В 220 / 380
Частота вращения ротора, об/мин. 1500
Габаритные размеры, мм (Длина х Ширина х Высота) 850х550х1185
Масса, кг 46
Материал ножей — инструментальная сталь ХВГ, 9ХС, 40Х
Модель пульта управления МПУ1-01 / МПУ3-02

*Зависит от физических свойств материала и размера отверстий разгрузочной решётки

Преимущества

ЭФФЕКТИВНОСТЬ ИЗМЕЛЬЧЕНИЯ

Точность установки зазора между ножами корпуса и ротора обеспечивает сдвиговые деформации при измельчении.

РЕГУЛИРОВКА КРУПНОСТИ

Три способа изменения крупности продукта измельчения:

  • подбор размера отверстий разгрузочной решетки;
  • установка различного количества ножей корпуса;
  • изменение частоты вращения ротора.
БЕЗОПАСНОСТЬ ЭКСПЛУАТАЦИИ

Концевой микровыключатель исключает запуск с открытой крышкой.

ЛАБОРАТОРНОЕ ПРИМЕНЕНИЕ

Благодаря своим малым габаритам и энергоемкости, а также возможности изготовления с электродвигателем на 220 В, подходит для лабораторного применения.

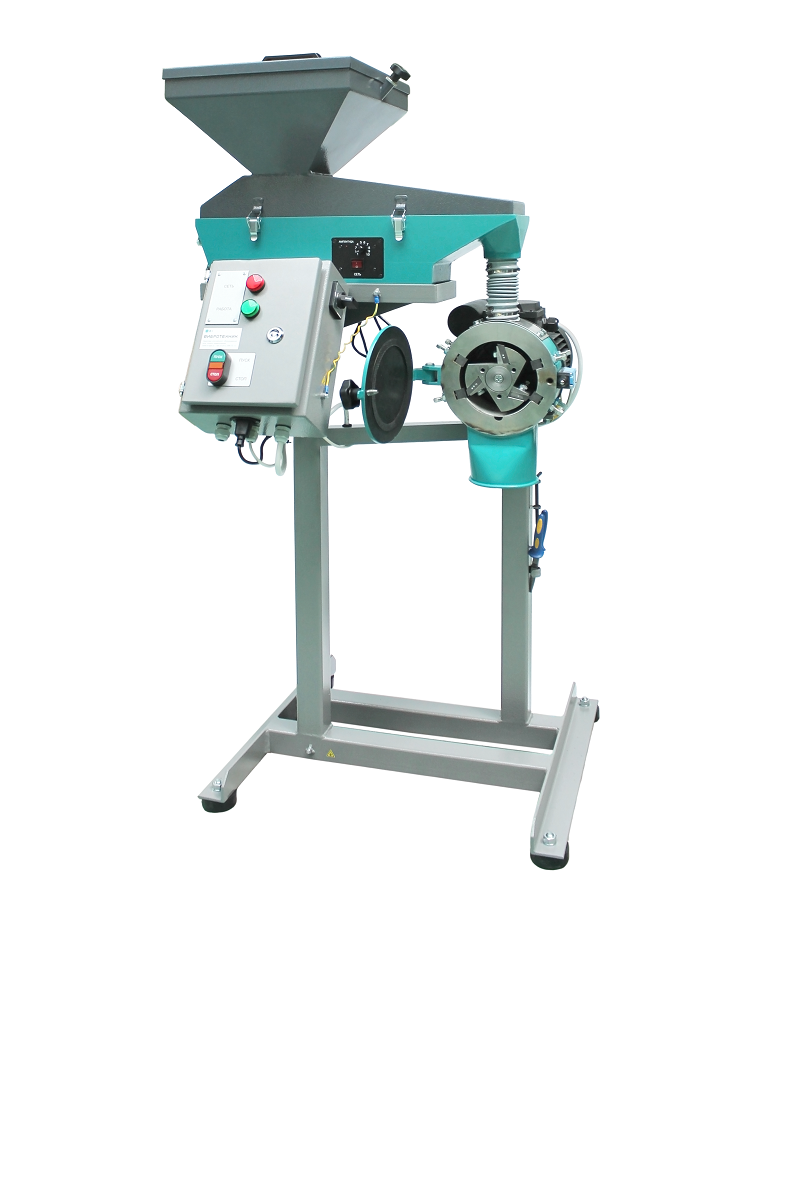

КОМПЛЕКТАЦИЯ ПИТАТЕЛЕМ

Дополнительная комплектация Питателями вибрационными ПГ 1 или ПГ 2 обеспечивает:

  • точную регулировку и увеличение производительности (до 20%);
  • снижение износа рабочих органов;
  • снижение уровня пыления;
  • разгрузку оператора.
Pic
Pic

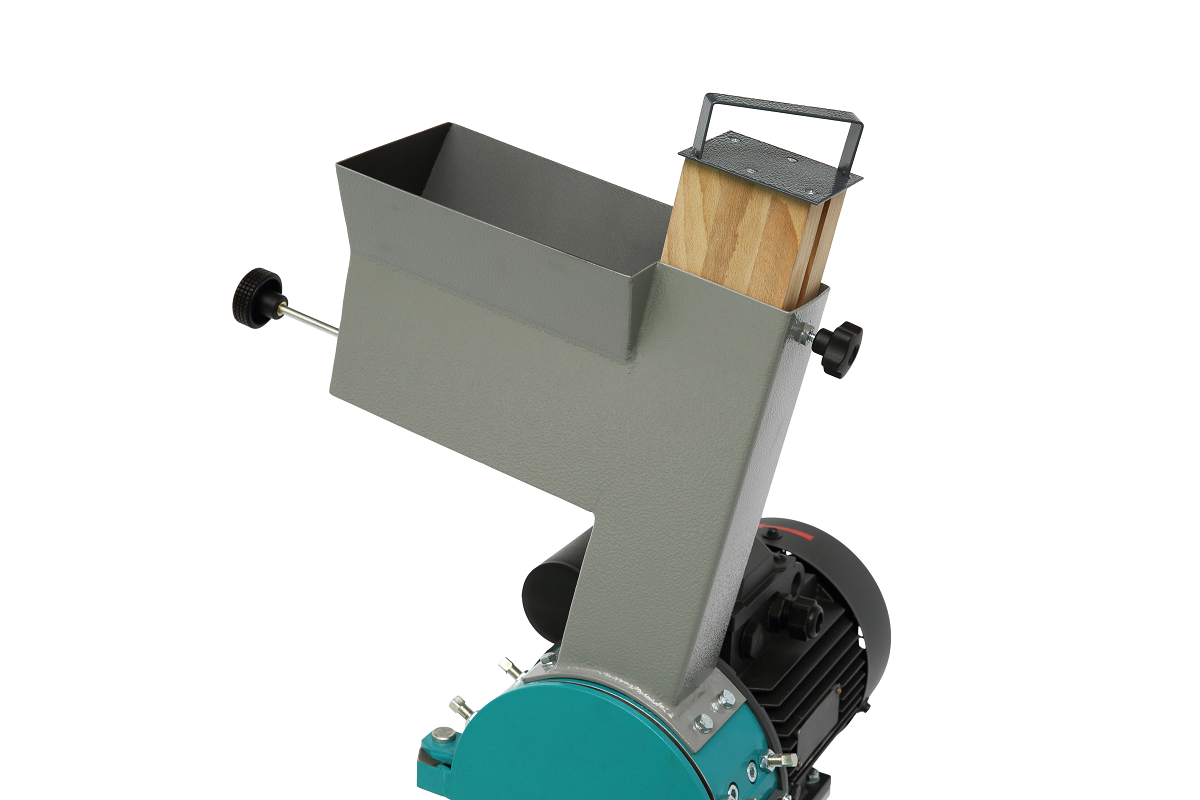

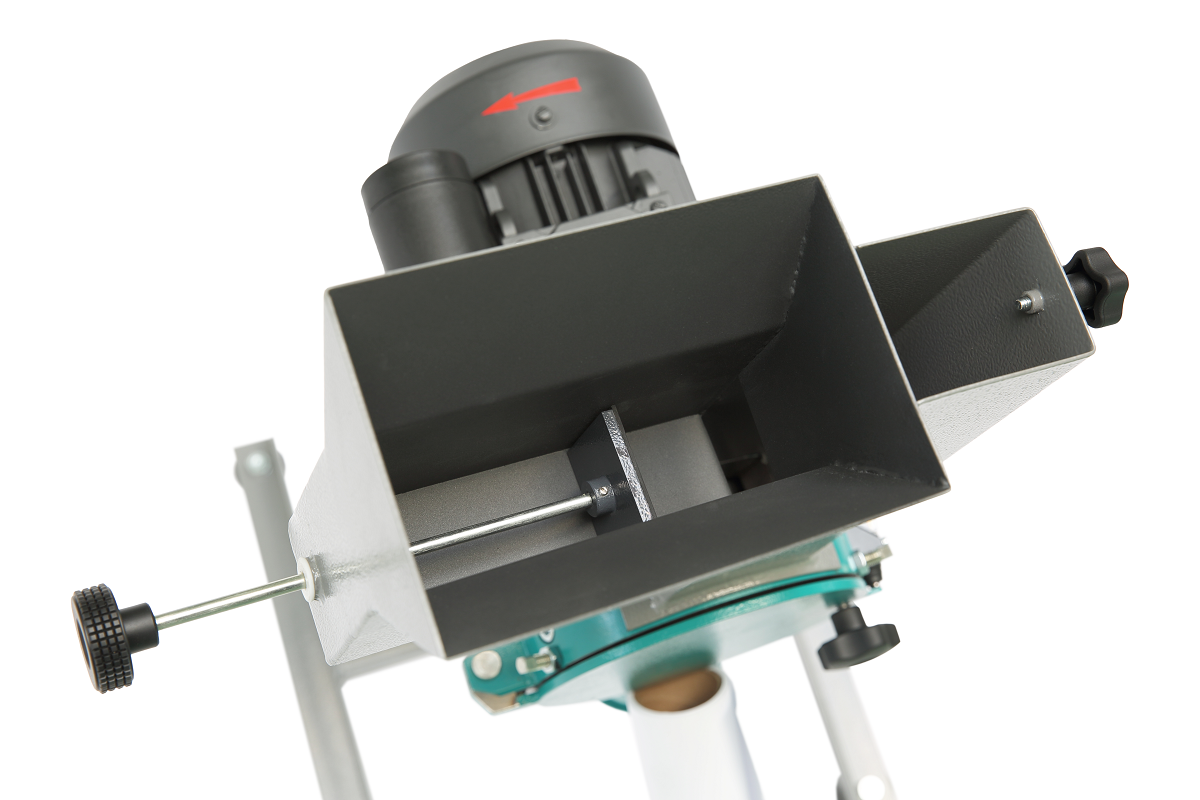

ЗАГРУЗОЧНАЯ ВОРОНКА

Удобная загрузка сыпучих и волокнистых материалов:

  • горизонтальный лоток с толкателем;
  • вертикальная шахта с плунжером.
ВЫСОКИЙ РЕСУРС

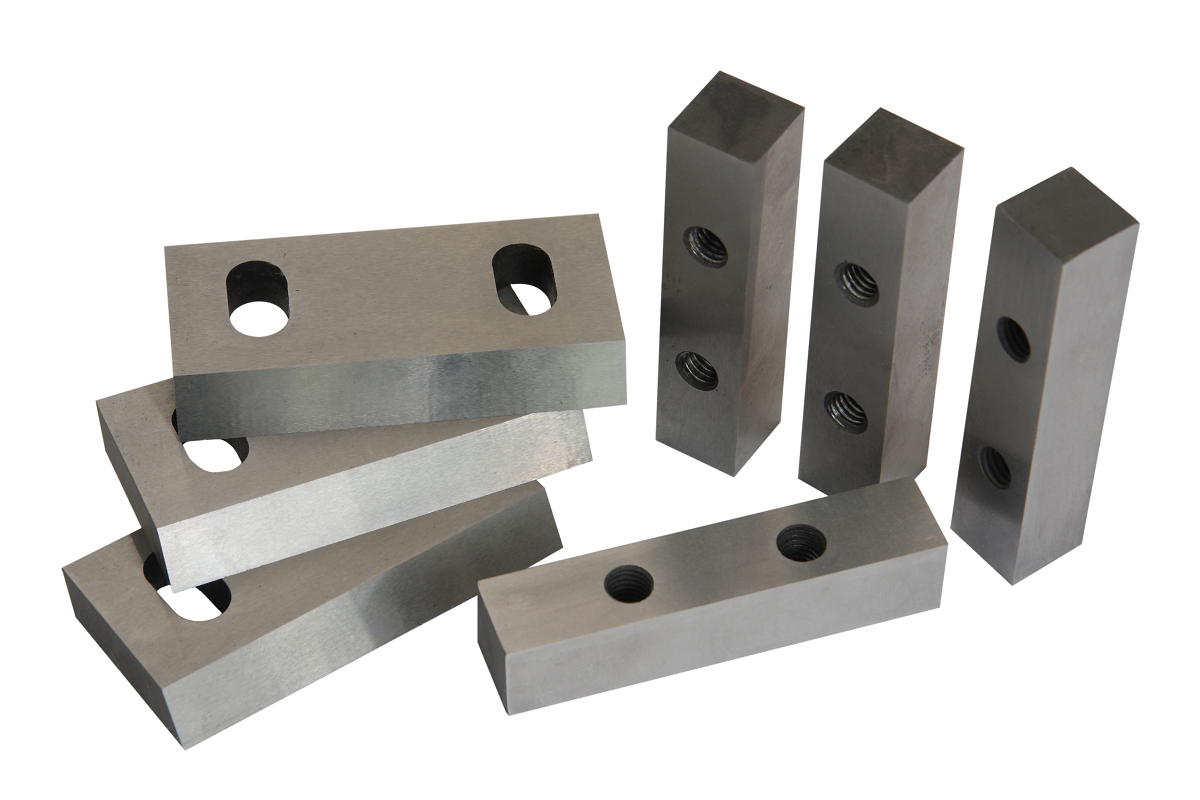

Длительный срок службы ножей за счет перестановки ножей корпуса и заточки ножей ротора.

Pic
Pic

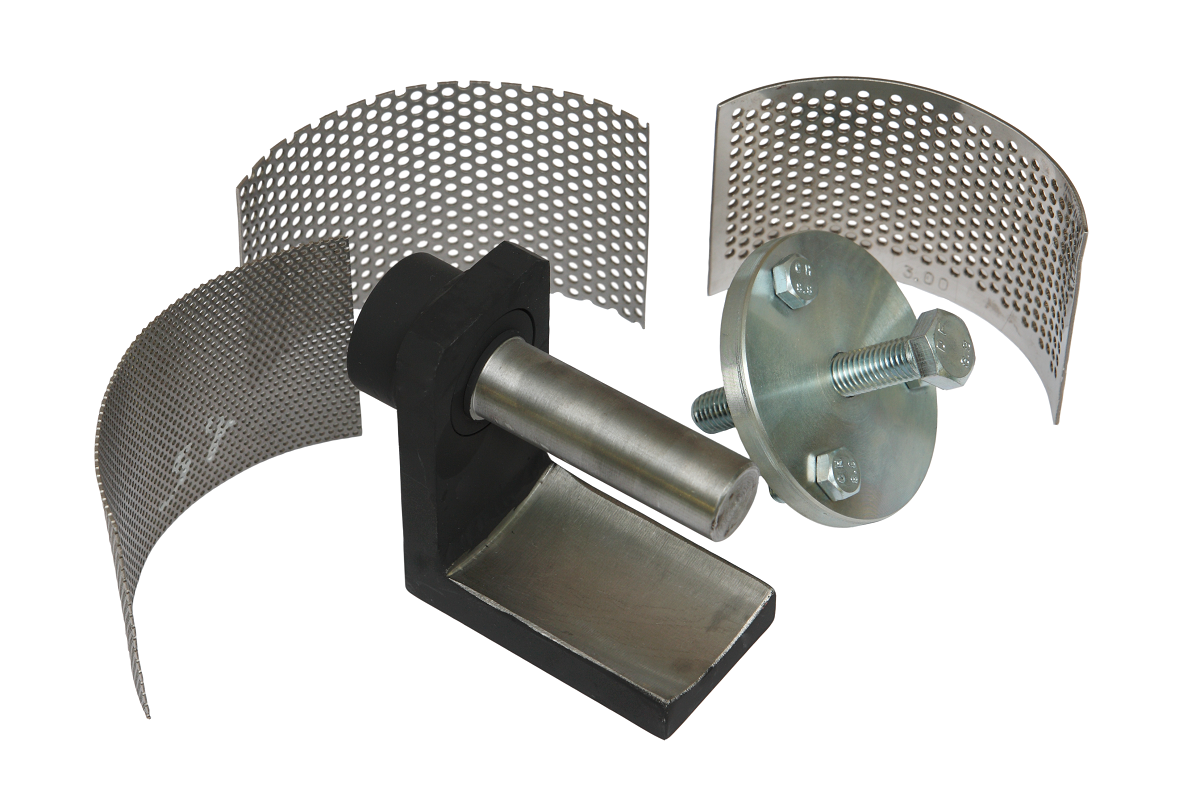

КАЧЕСТВЕННЫЕ ЗАПЧАСТИ

Ножи изготовлены из закаленной износостойкой стали ХВГ. Решетки изготовлены из перфорированного полотна. Комплектация тонконосами, шаблоном и съемником.

Применение

Примеры применения:

Теллурид висмута, углеродное волокно, ПВХ, полиэфирная смола, АБС пластик, CD, SIM-карты, нанотрубки, коллаген, резина, джут, ПАН-волокно, ткань, хлопок, каучук, силикон, воск, кора, цикорий, сухие грибы, чай

Отрасли применения:

  • Металлургическая
  • Пищевая
  • Химическая
  • Фармацевтическая

Видео

Комплектация

Базовая комплектация:

Состав комплекта:

Мельница роторная ножевая РМ 120 (~220В)

— Мельница с электродвигателем (220В) на стойке опорной;
— Решетка разгрузочная из перфорированного полотна толщиной 1,0 мм с отверстиями Ø 3 мм;
— Специальный инструмент и принадлежности: шаблон, съемник ротора, утконосы, пакеты для проб с защелкой 10х15 см (10 шт.) и 18х25 см (10 шт.).

Мельница роторная ножевая РМ 120 (~380В)

— Мельница с электродвигателем (380В) на стойке опорной;
— Решетка разгрузочная из перфорированного полотна толщиной 1,0 мм с отверстиями Ø 3 мм;
— Специальный инструмент и принадлежности: шаблон, съемник ротора, утконосы, пакеты для проб с защелкой 10х15 см (10 шт.) и 18х25 см (10 шт.).

Решетка разгрузочная из перфорированного полотна с отверстиями Ø 3мм

* можно выбрать решетку с другими размерами отверстий

Рекомендуемый комплект:

Состав комплекта:

Мельница роторная ножевая РМ 120 (~380В, рекомендуемая комплектация)

— Базовый комплект;
— Пульт управления МПУ3-02;
— Стойка МПУ;
— Нож ротора (3 шт.);
— Нож корпуса (4 шт.);
— Тара и упаковка.

Мельница ножевая РМ 120 (~220В, рекомендуемая комплектация)

— Базовый комплект;
— Пульт управления МПУ1-01;
— Стойка МПУ;
— Нож ротора (3 шт.);
— Нож корпуса (4 шт.);
— Тара и упаковка
