Описание
В дисковом истирателе измельчение происходит за счет истирания – одновременной деформации сжатия и сдвига.

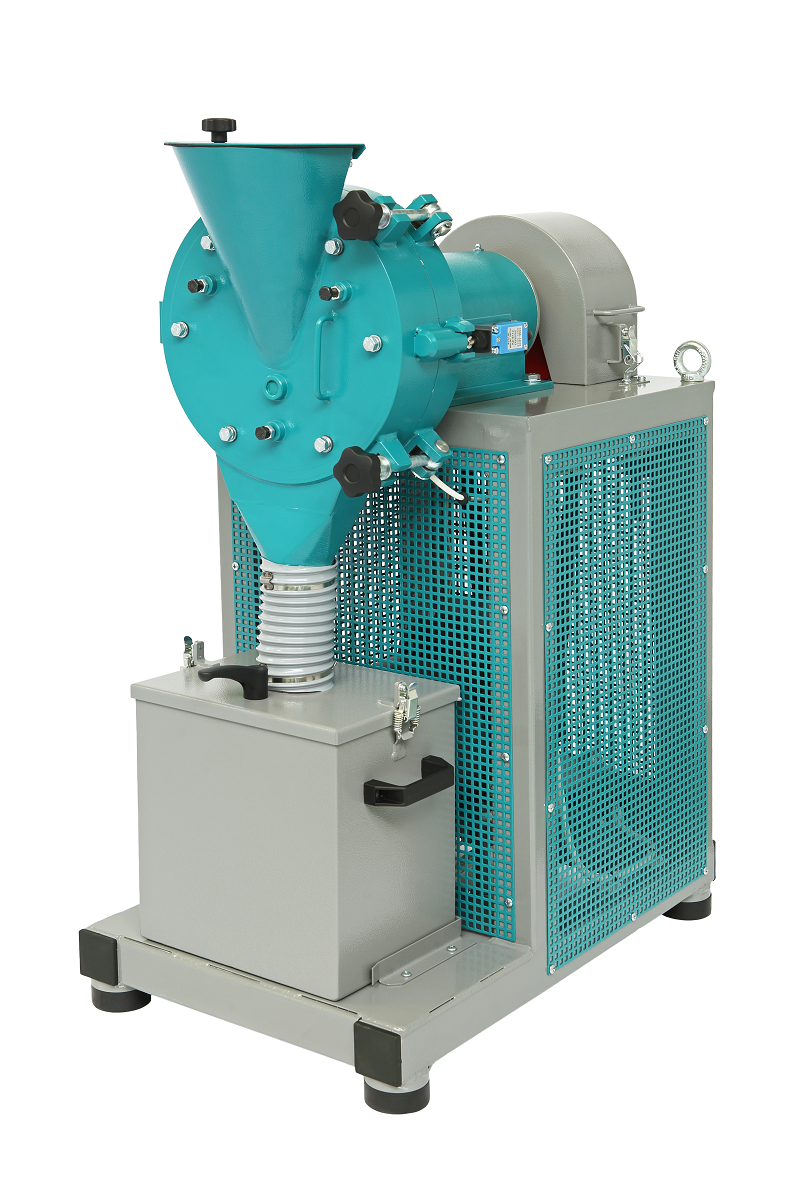

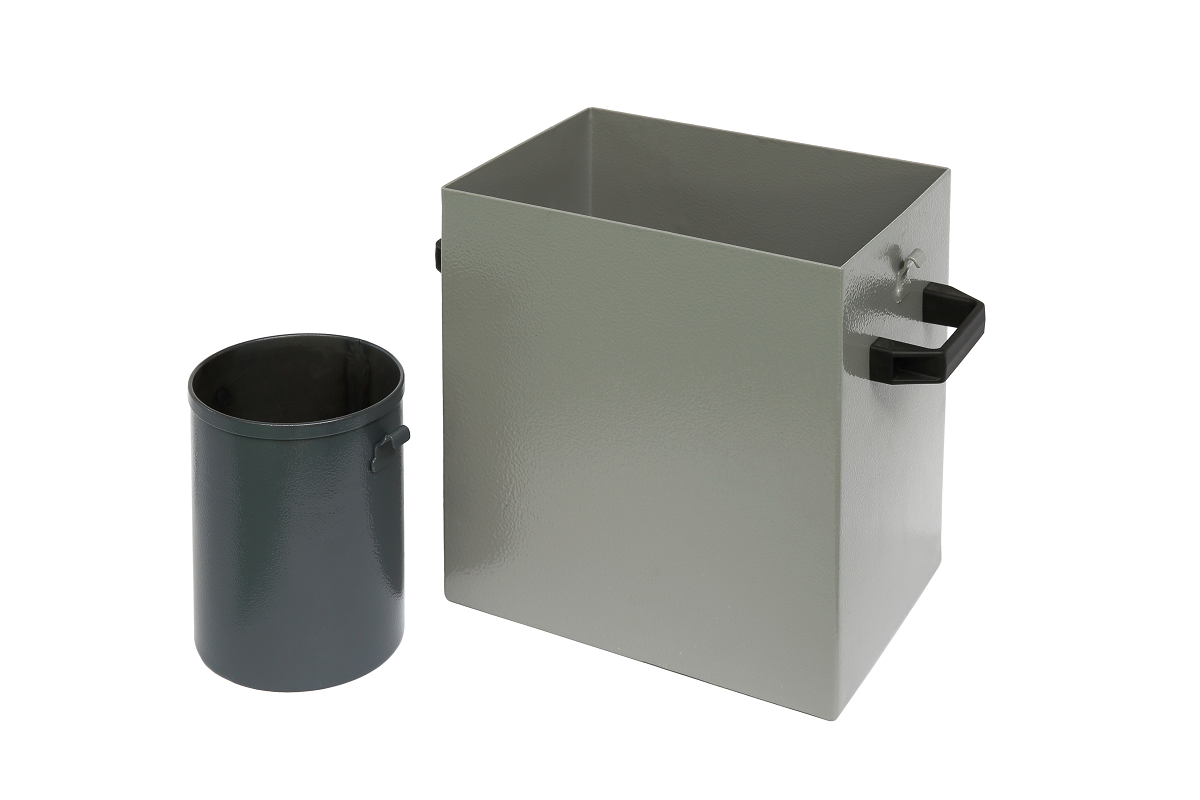

В состав истирателя входит: откидная камера с загрузочной и разгрузочной воронками, приемная емкость, стационарная камера, истирающие диски, корпус с приводным валом, рама и электродвигатель.

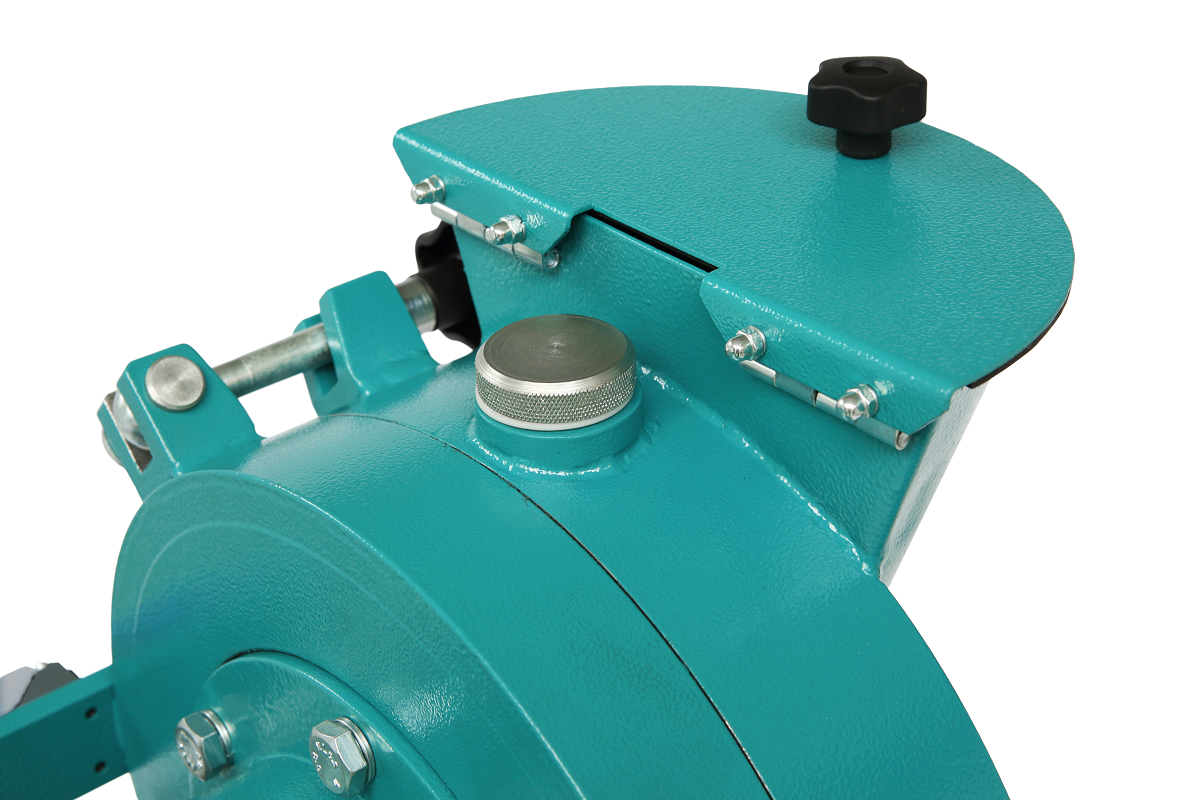

Крупность частиц конечного продукта определяется зазором между торцевыми поверхностями дисков (щелью). Регулировка расстояния между дисками осуществляется перемещением приводного вала с подвижным диском в осевом направлении.

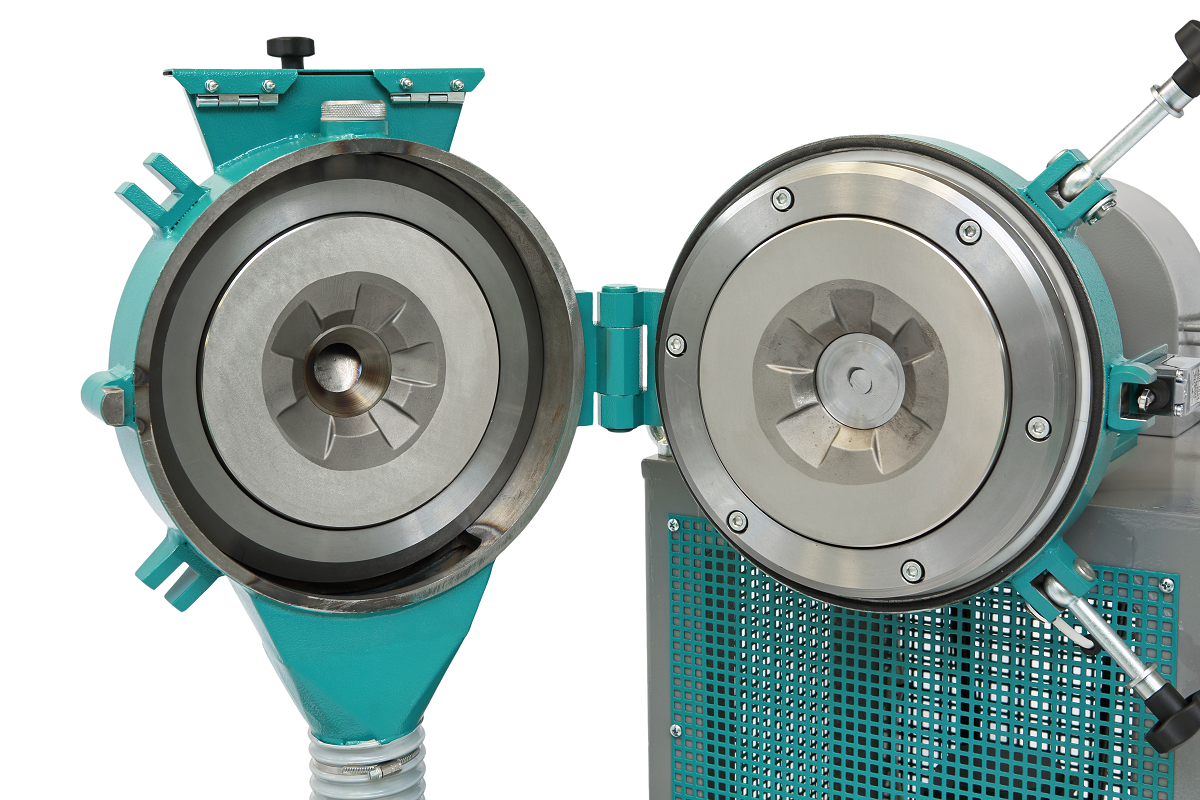

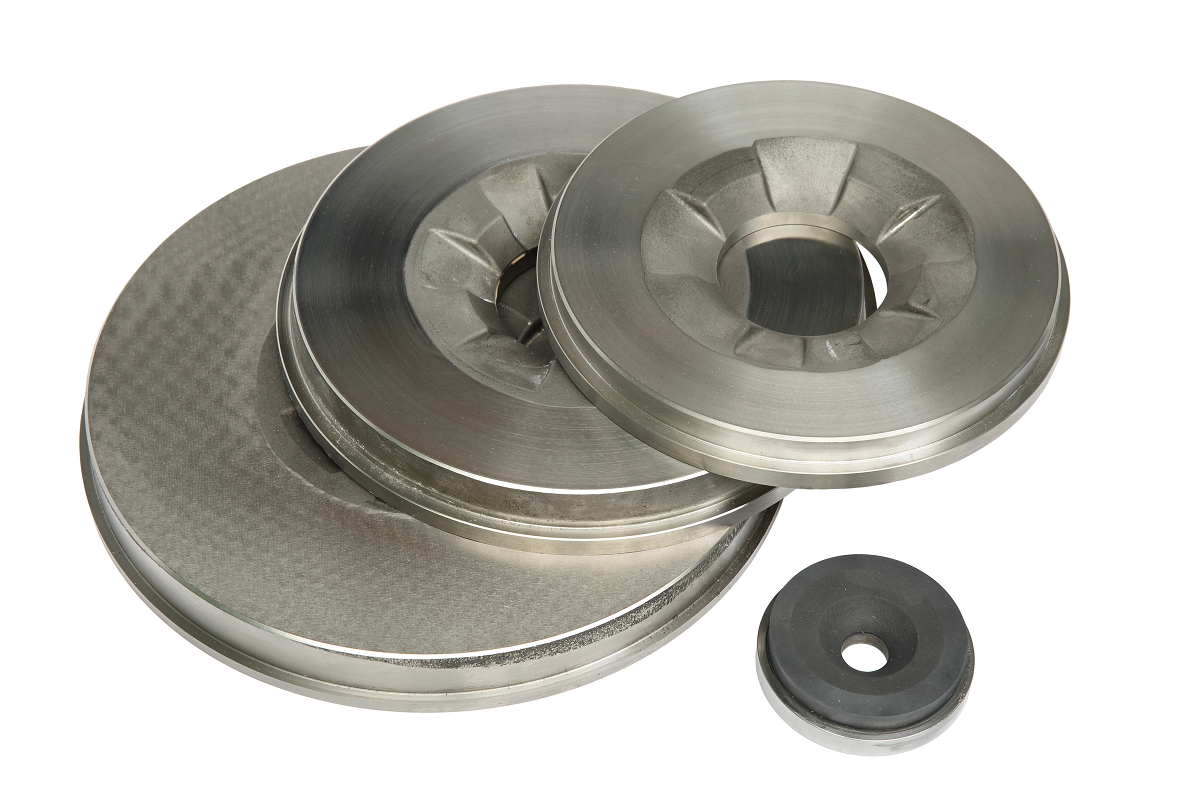

Рабочая камера истирателя образована внутренней поверхностью откидной камеры и рабочими поверхностями истирающих дисков. Торцевая поверхность дисков на периферии плоская, а вблизи центра имеет сложную клиновидную форму (клиновидная поверхность). Выбранные размеры и углы наклона впадин и зубцов обеспечивают высокую эффективность измельчения и снижают величину нагрузок на детали и узлы в процессе измельчения.

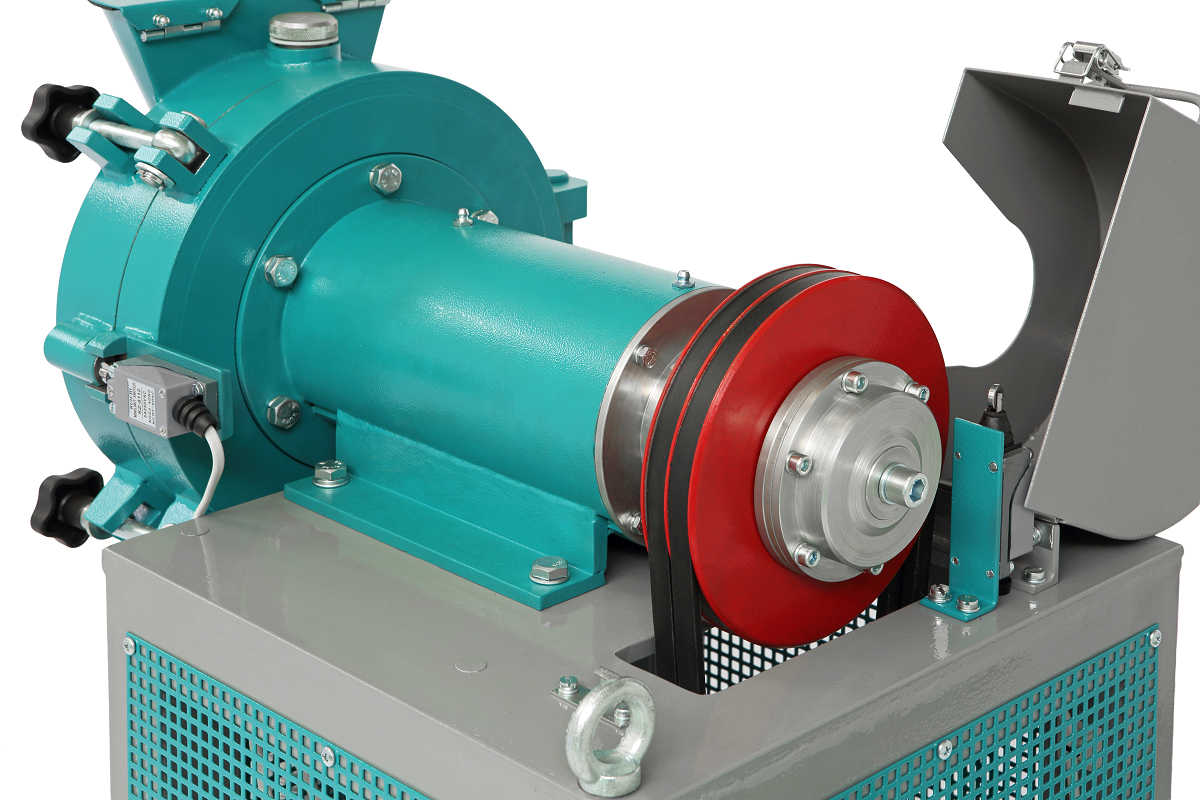

Крутящий момент от электродвигателя передается на приводной вал через ременную передачу.
Принцип работы
Измельчаемый материал подается в загрузочную воронку, откуда через отверстие в откидной камере и в центре неподвижного диска поступает в рабочую полость между дисками. В результате действия центробежных сил, частицы материала движутся от центра к краям дисков, постепенно измельчаясь. Поток измельченных частиц, исходящий из зазора между дисками, попадает в рабочую камеру, где частицы теряют скорость и ссыпаются через разгрузочную воронку в приемную емкость.
Производительность дискового истирателя зависит от физических свойств измельчаемого материала, его размеров на входе и требуемой крупности на выходе (расстояния между дисками).
ВАРИАНТЫ ИСПОЛНЕНИЯ

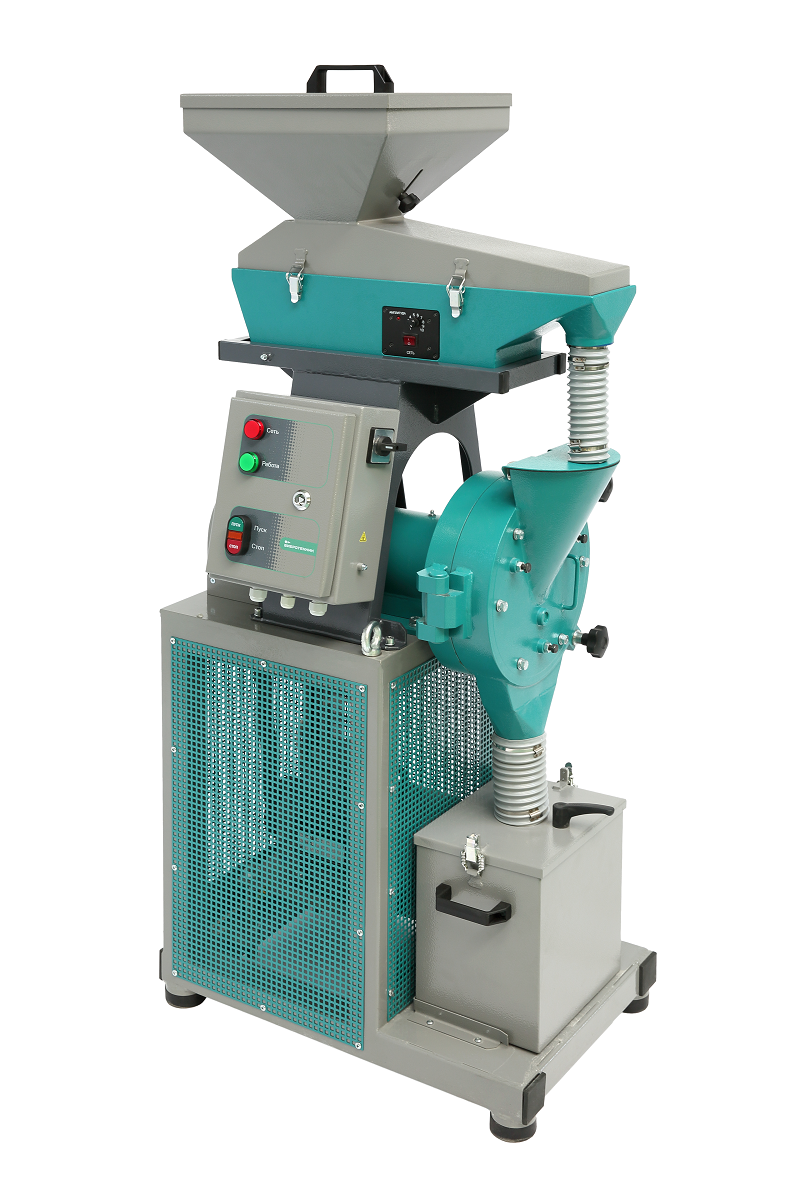

- Дополнительная комплектация Питателем вибрационным ПГ 1 или ПГ 2;

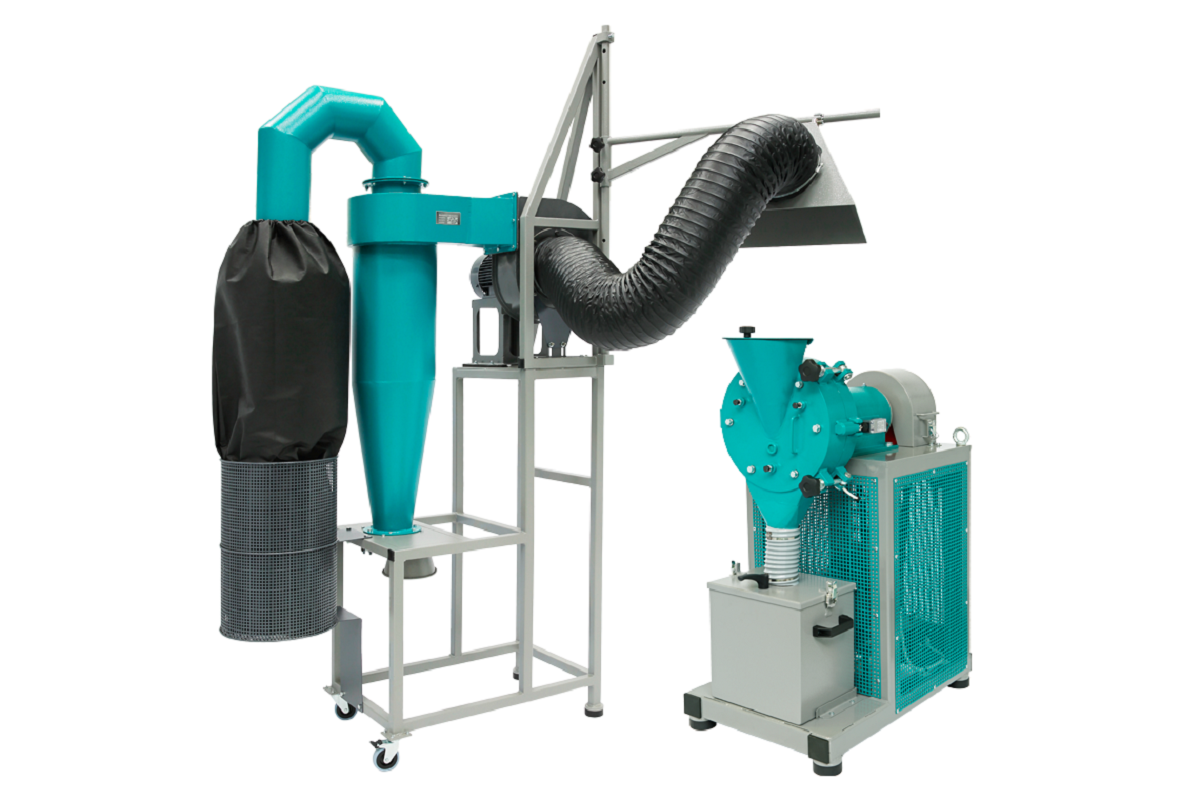

- Дополнительная комплектация Блоком пылеулавливания БПУ с зонтом.
СПЕЦИСПОЛНЕНИЯ:
- ИД 175 в составе установки (ЩД 10 + ПГ 1 + ИД 175) для измельчения сплавов в среде инертного газа аргона.
