Вибропривод ВП 30

99.000

Вибропривод универсальный

Уточнить стоимость

Описание

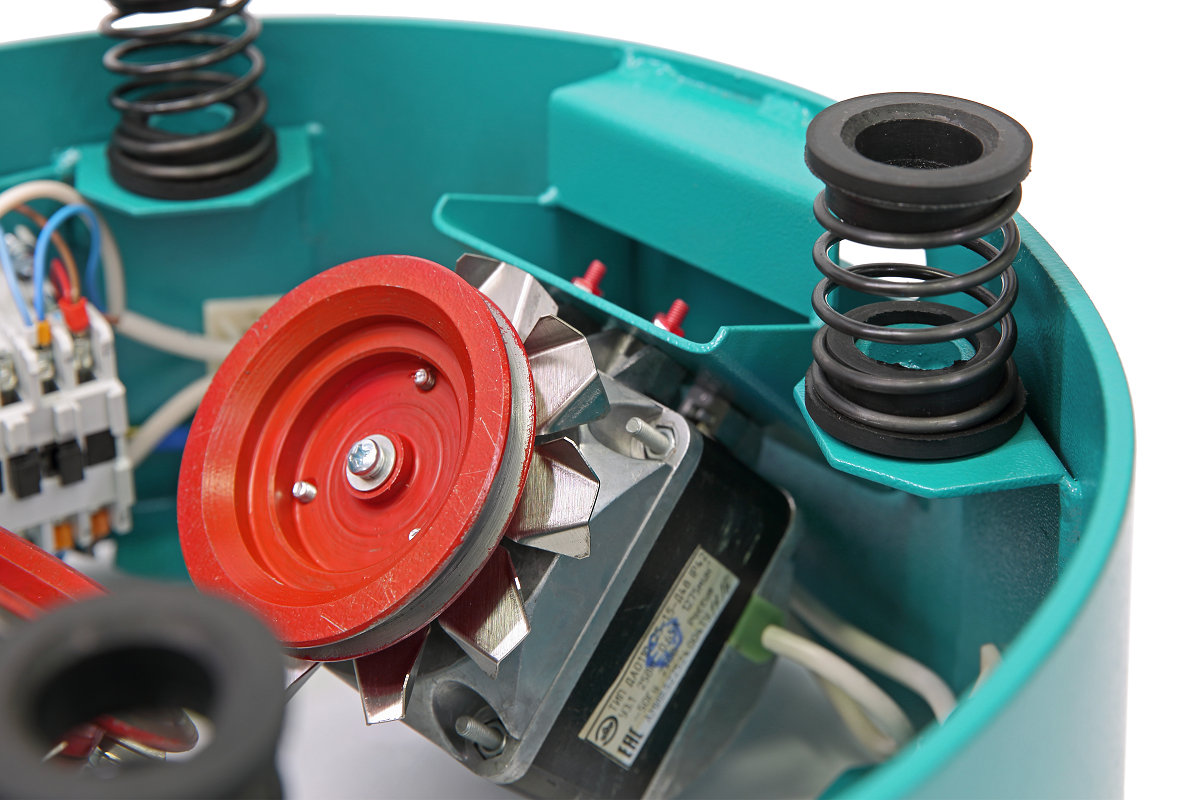

В состав вибропривода входят: корпус, платформа, пружины,  дебалансы и электродвигатели со шкивами.

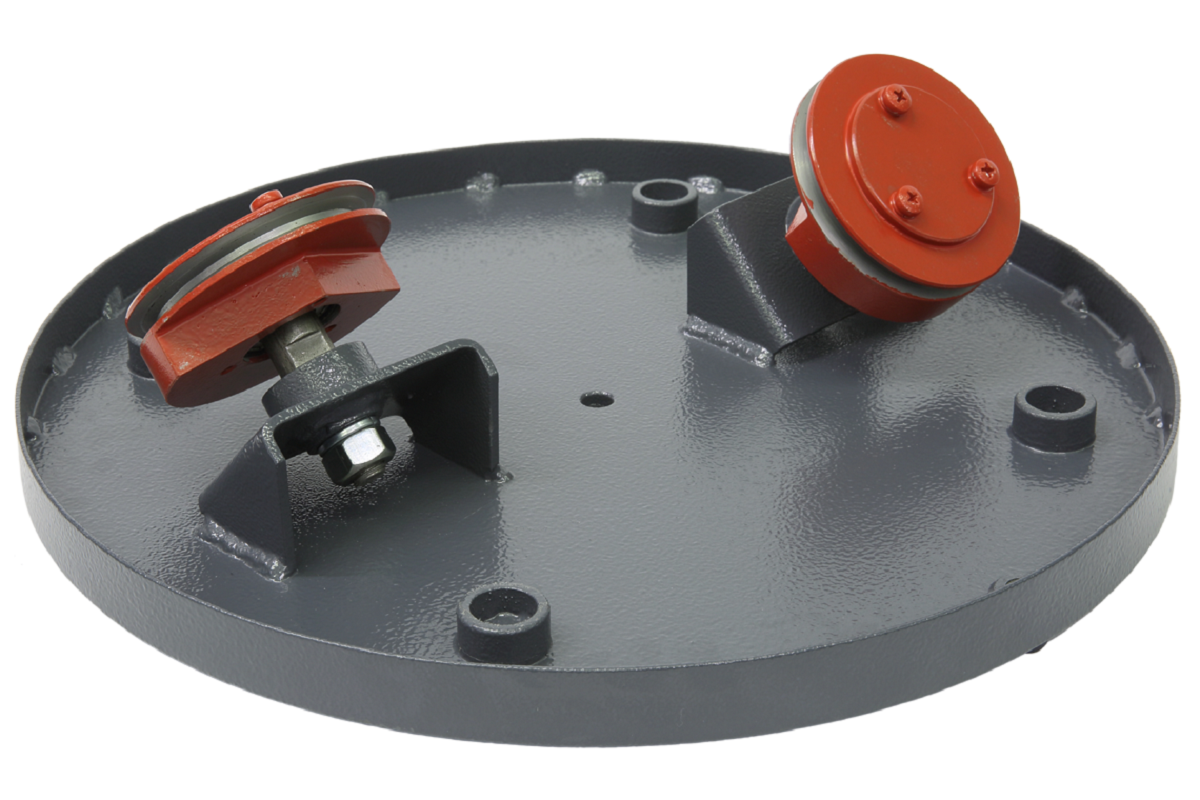

Платформа выполнена в виде круглой плиты и установлена на корпусе через пружины. На нижнем торце платформы приварены кронштейны со смонтированными в них дебалансными вибраторами. Оси вибраторов размещены под углом к платформе и скрещиваются в пространстве. Вращающий момент от электродвигателей передается на вибраторы через приводные ремни.

Принцип работы

При включении вибропривода в сеть электродвигатели вращают дебалансные вибраторы, которые придают платформе (с установленными на ней элементами) винтовые возвратно-поступательные колебания с частотой вращения вибраторов. Такой вид колебаний, в случае установки сит, обеспечивает движение частиц рассеиваемого материала по спирали от центра к периферии сита по просеивающей поверхности. Амплитуда колебаний зависит от массы закрепленных на платформе элементов технологического оборудования и массы загружаемого материала.

Характеристики

ПАРАМЕТРЫ ЗНАЧЕНИЯ
Суммарная масса нагрузки на платформу, кг, не более* 10
Амплитуда колебаний платформы, мм** 0,25-1,5
Частота колебаний платформы, кол/мин 1500
Мощность электродвигателя, кВт 2х0,025
Напряжение питания, 50 Гц, В 220
Габаритные размеры, мм (Длина х Ширина х Высота) 360х345х190
Масса, кг 19

*Включая массу пробы материала
**В завимости от массы установленных на плиту элементов

Преимущества

3D-ДВИЖЕНИЕ ПЛАТФОРМЫ

Платформа совершает высокочастотные возвратно-поступательные винтовые колебания, что на треть увеличивает эффективность рассева.

ЛАБОРАТОРНОЕ ПРИМЕНЕНИЕ

Благодаря своим малым габаритам и энергоемкости, а также подключению к сети 220 В, подходит для лабораторного применения.

БЕЗОПАСНОСТЬ РАБОТЫ

Исключен доступ к вращающимся элементам. Предохранитель обеспечивает защиту элементов управляющей цепи. Крыльчатки на шкивах обеспечивают охлаждение электродвигателей.

УДОБСТВО РАБОТЫ

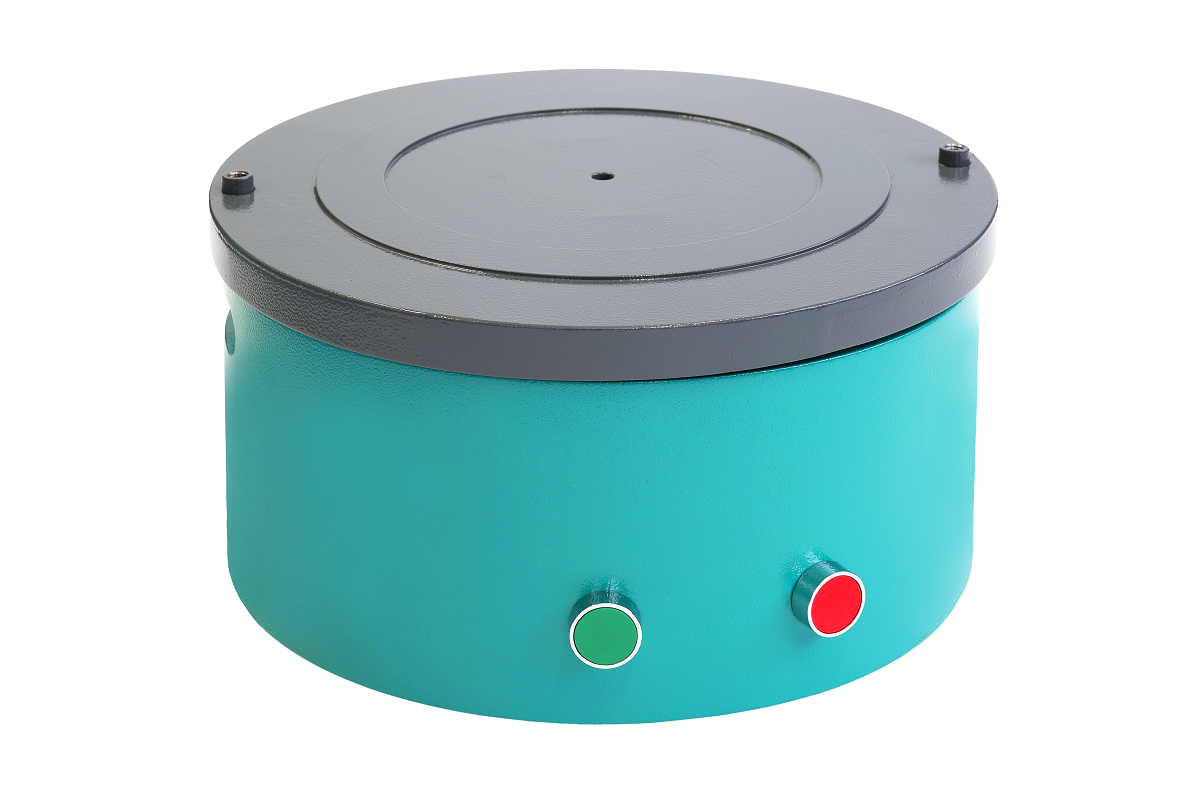

На корпусе размещено две кнопки: «ПУСК» и «СТОП». Для перемещения вибропривода в корпусе предусмотрено две ручки. На платформе выполнены два резьбовых отверстия М 10 для установки устройства крепления сит.

УНИВЕРСАЛЬНОСТЬ ПРИМЕНЕНИЯ

На платформу вибропривода могут быть установлены сита диаметром 120 мм, 200 мм и 300 мм. Вибропривод может применяться в качестве вибростола с нагрузкой на платформу до 10 кг.

Pic
Pic
НИЗКИЙ УРОВЕНЬ ШУМА

Эластичные приводные элементы обеспечивают низкий уровень шума. Пружины соединены с корпусом и платформой через демпфирующие резиновые втулки.
