Описание
В вибрационной конусной мельнице-дробилке измельчение происходит за счет истирания — одновременной деформации сжатия и сдвига частиц материала.

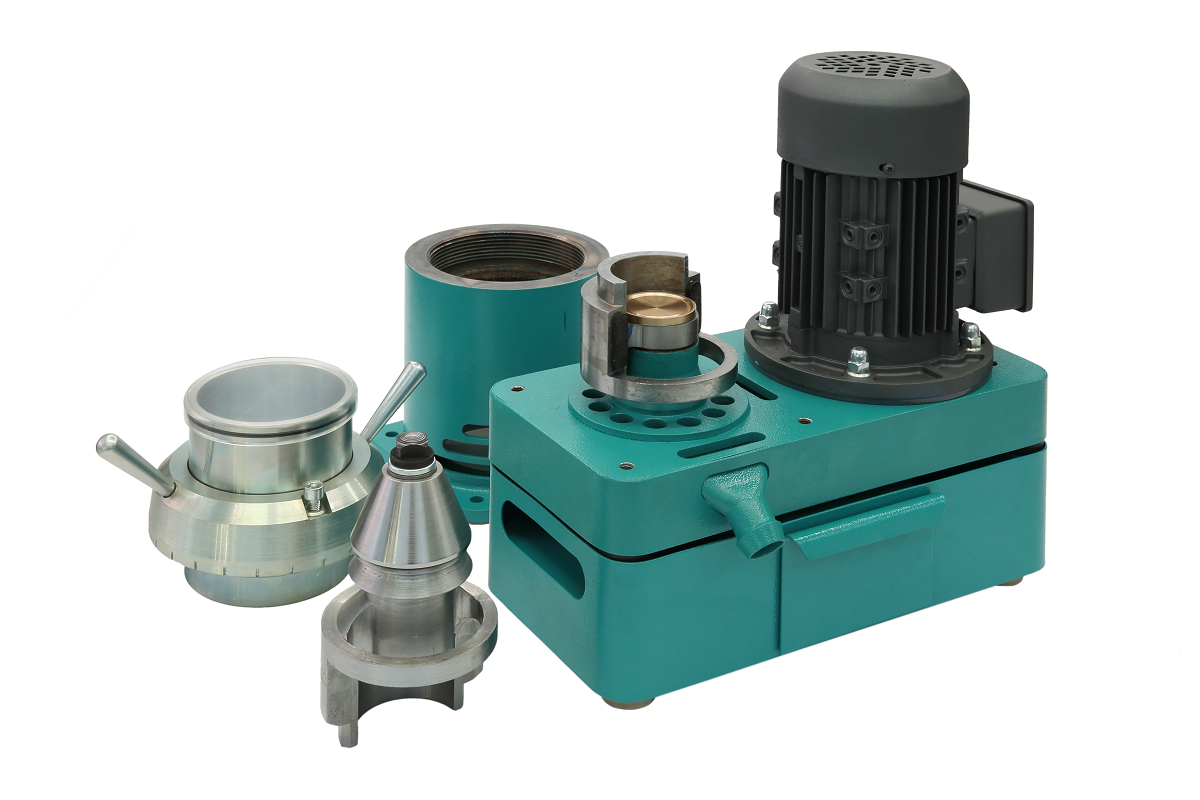

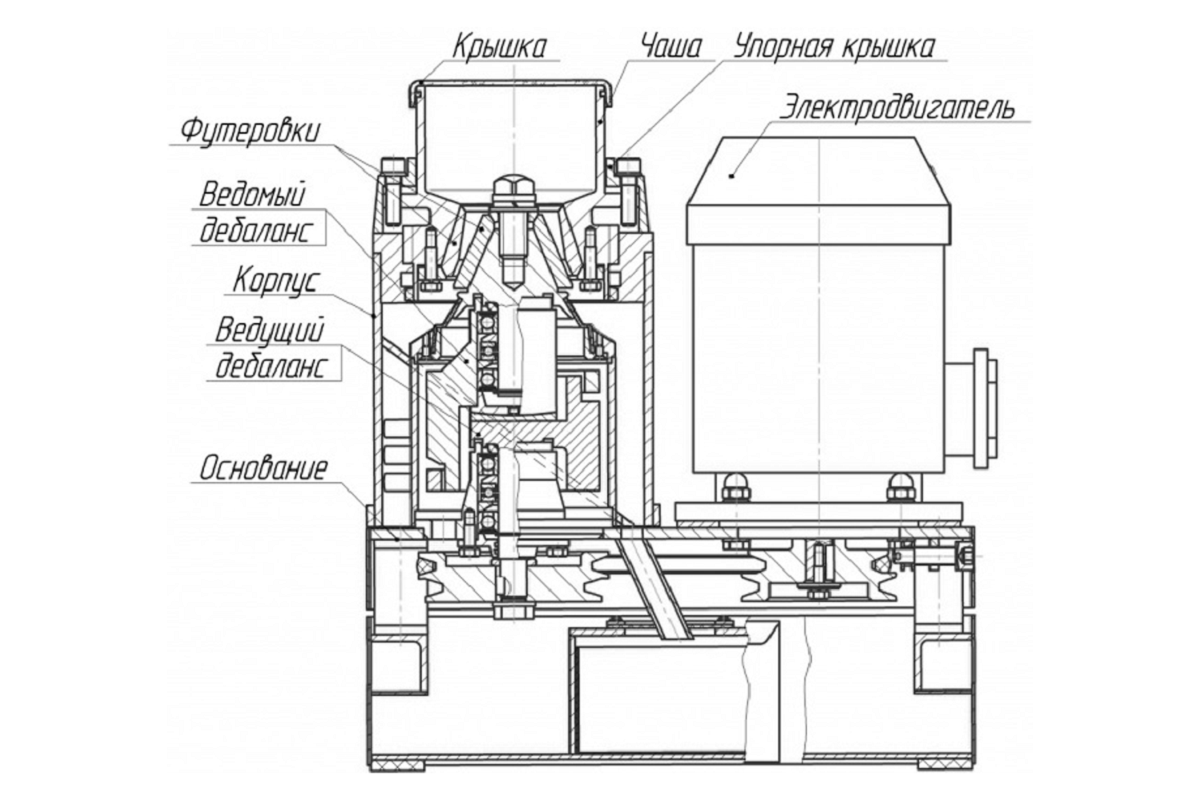

Основными составными частями дробилки конусной являются: основание, цилиндрический корпус, дробящий конус, чаша, ведомый и ведущий дебалансы и электродвигатель.

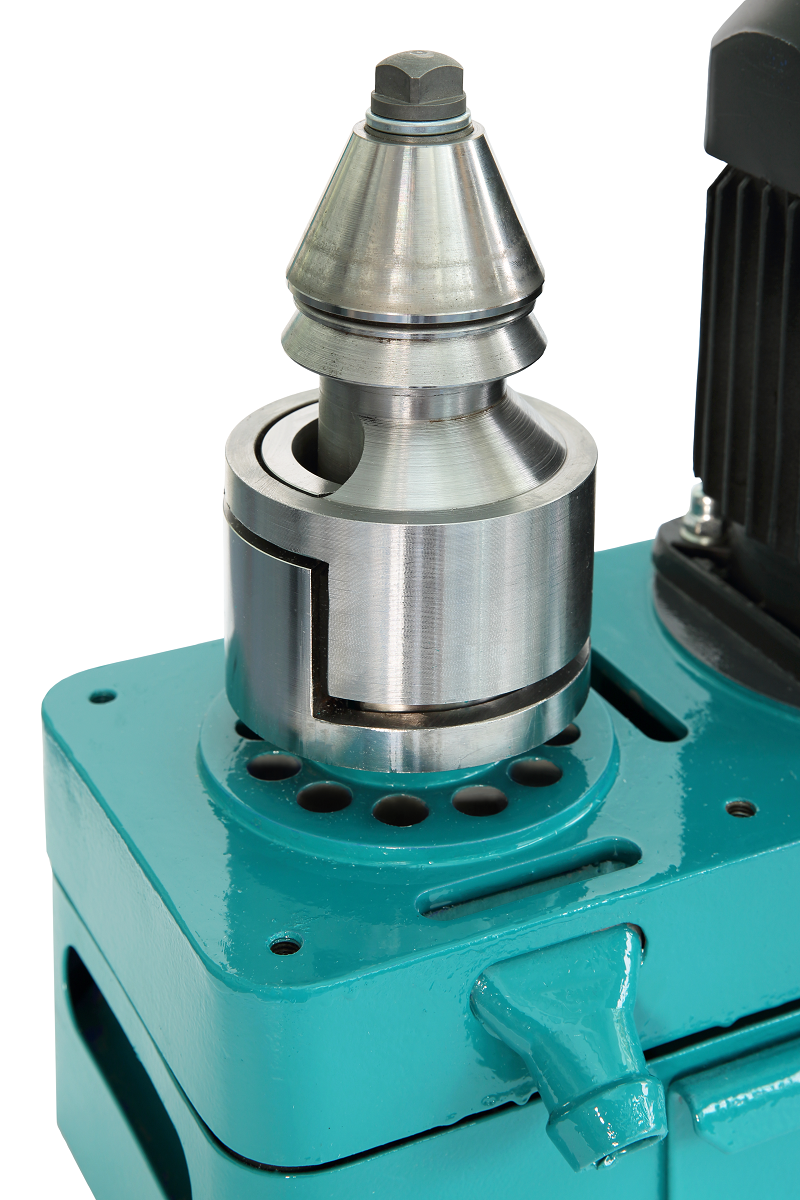

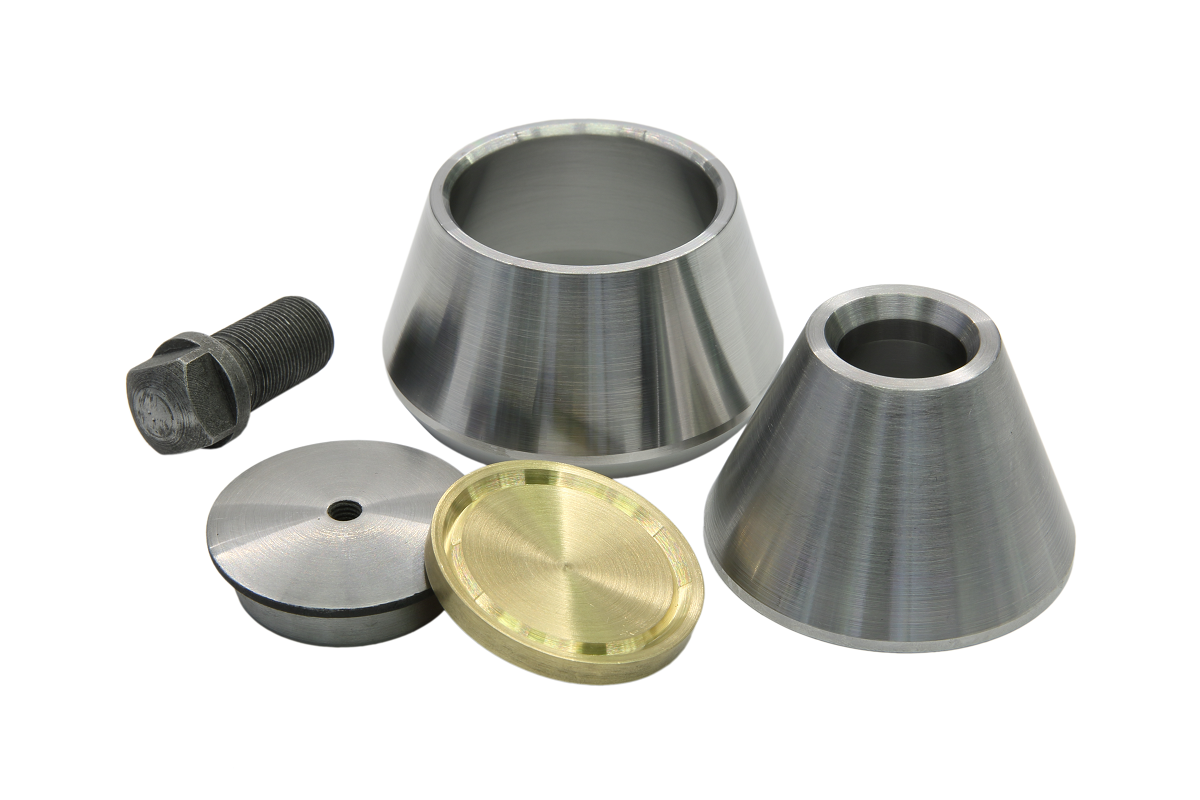

Дробящий конус и чаша защищены футеровками конической формы — внутренней и наружной бронями.

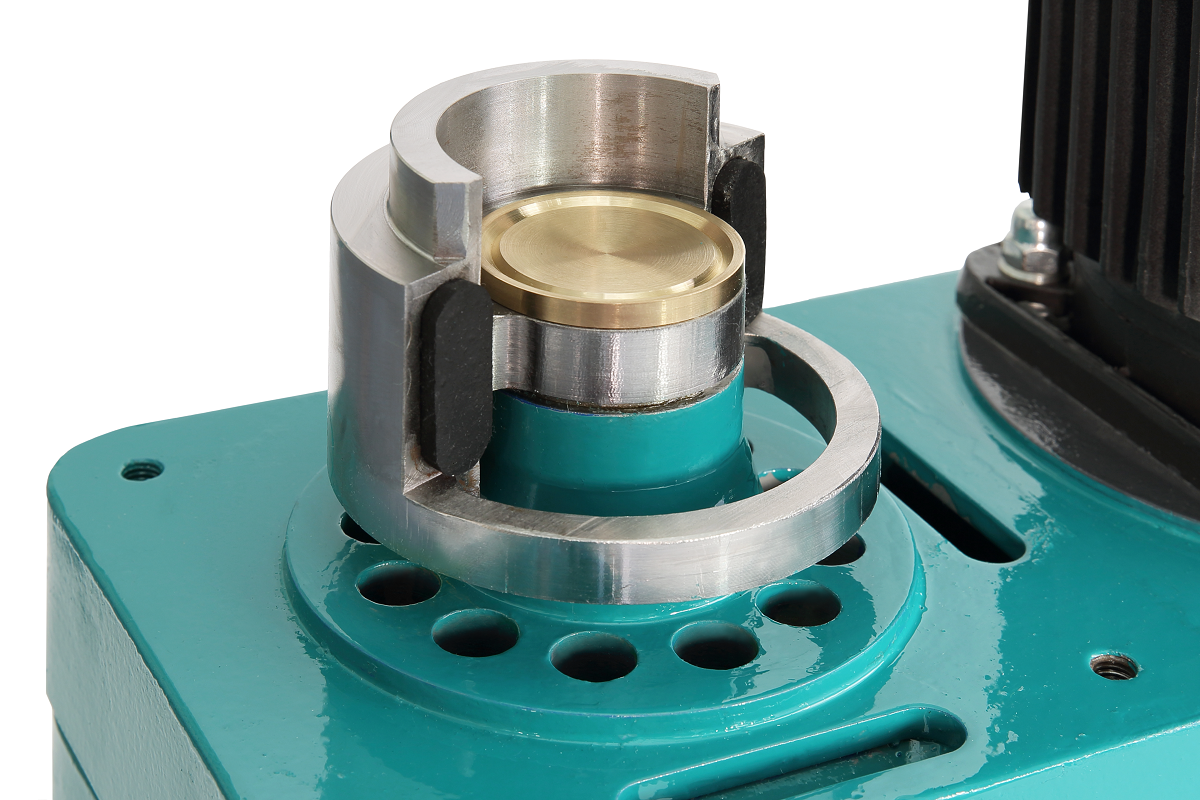

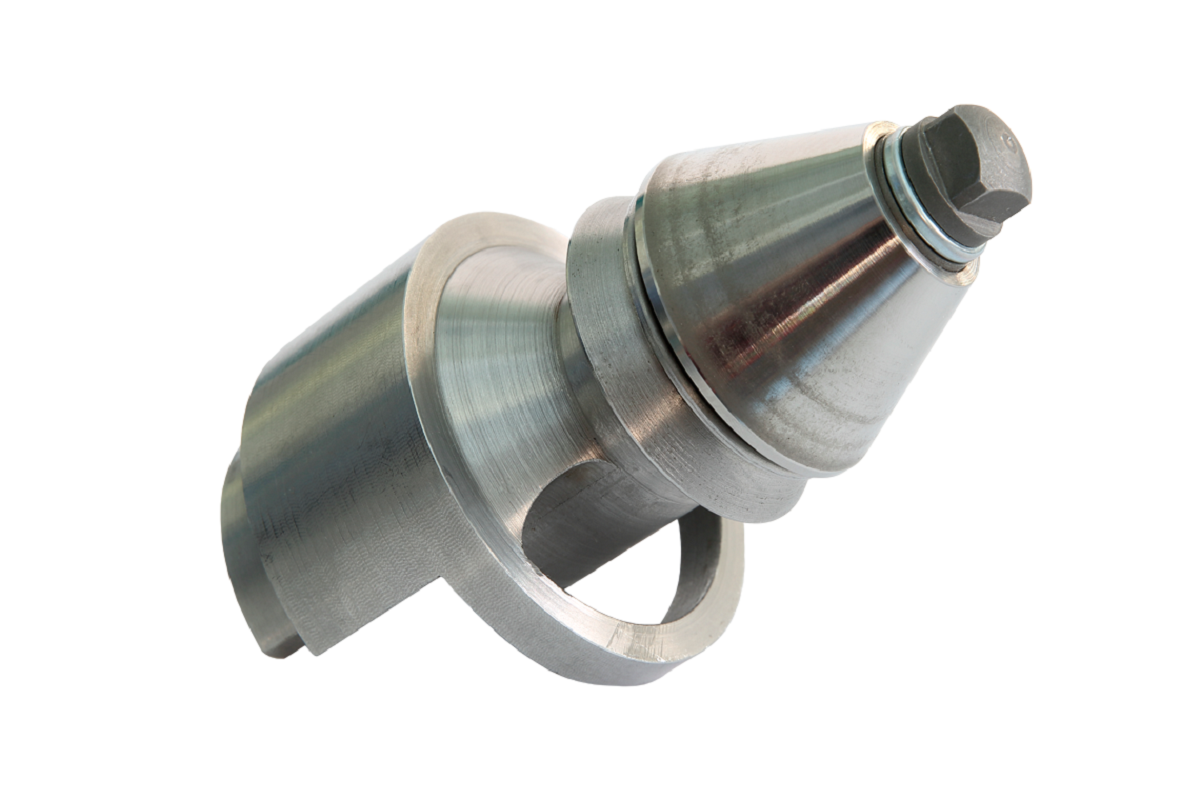

Корпус представляет собой два соосно установленных цилиндра — наружный и внутренний. В полости, образованной внутренним цилиндром и основанием, расположены ведущий и ведомый дебалансы.
Чаша ввинчивается в резьбу наружного цилиндра корпуса. С чашей соединена упорная крышка, за счет вращения которой изменяется расстояние между внутренней и наружной бронями; тем самым задаётся крупность продукта дробления.
Крутящий момент от электродвигателя передается через ременную передачу на ведущий дебаланс.
Принцип работы
Дробимый материал загружается в воронку чаши, откуда поступает в зону дробления, образованную поверхностями наружной и внутренней броней. При вращении дебалансов возникает центробежная сила, при этом дробящий конус с внутренней броней совершает планетарную обкатку по внешней. Частицы материала заклиниваются между бронями и подвергаются одновременно деформациям сжатия и сдвига. Брони образуют две зоны дробления: клиновидную — для предварительного дробления и калибровочную – для доизмельчения.
Измельченный материал попадает на направляющую в корпусе и за счет вибрации и силы тяжести разгружается через патрубок или в приемную емкость.

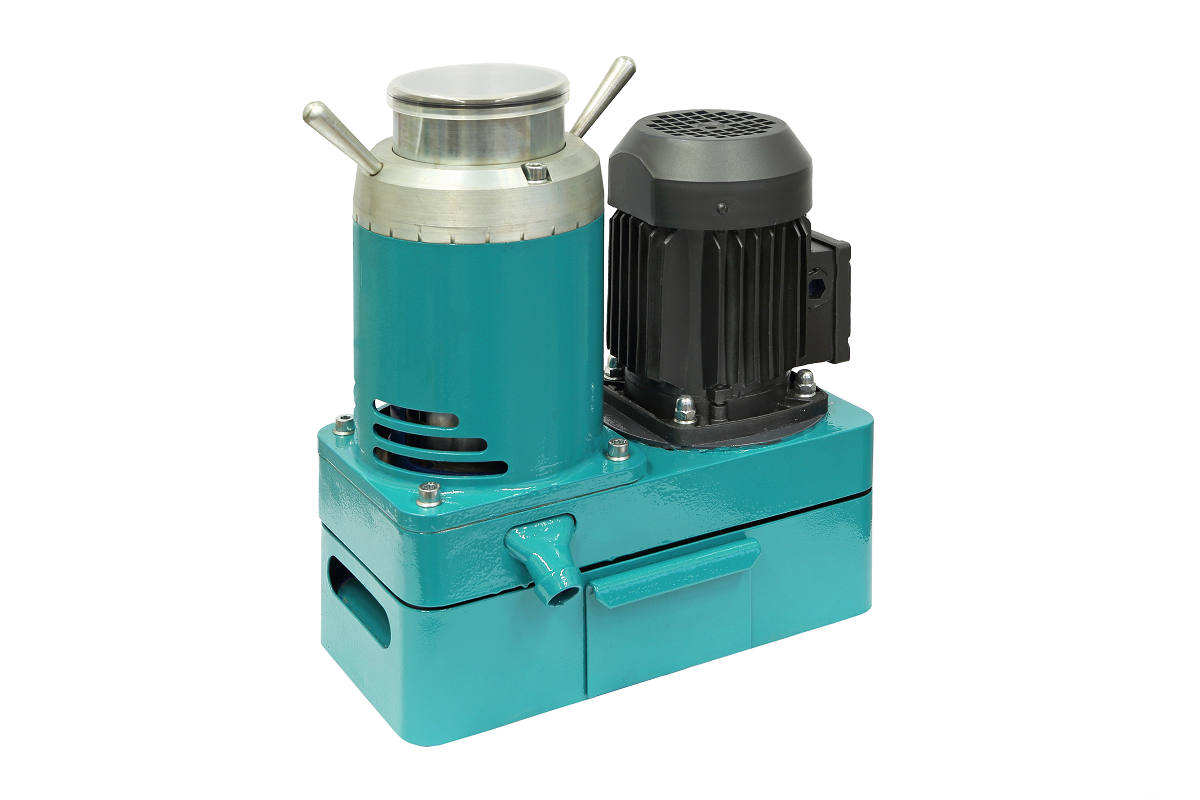

- ВКМД 6 с электродвигателем на 220 В
